Proto Shield

Proto Shield memberikan OpenMV Cam area prototipe through-hole 10x10 dengan rel 3,3 V dan GND yang terhubung ke kamera, serta pin I/O yang dikeluarkan untuk menyolder rangkaian kustom.

Proto Shield

Untuk datasheet lengkap, foto, dan pemesanan, lihat halaman produk Proto Shield.

Sorotan

  • Grid prototipe through-hole 10x10

  • Rel daya 3,3 V dan GND terhubung ke OpenMV Cam

  • Pin I/O OpenMV Cam yang dikeluarkan

  • Solder akselerometer, sensor, atau rangkaian LED

Pinout

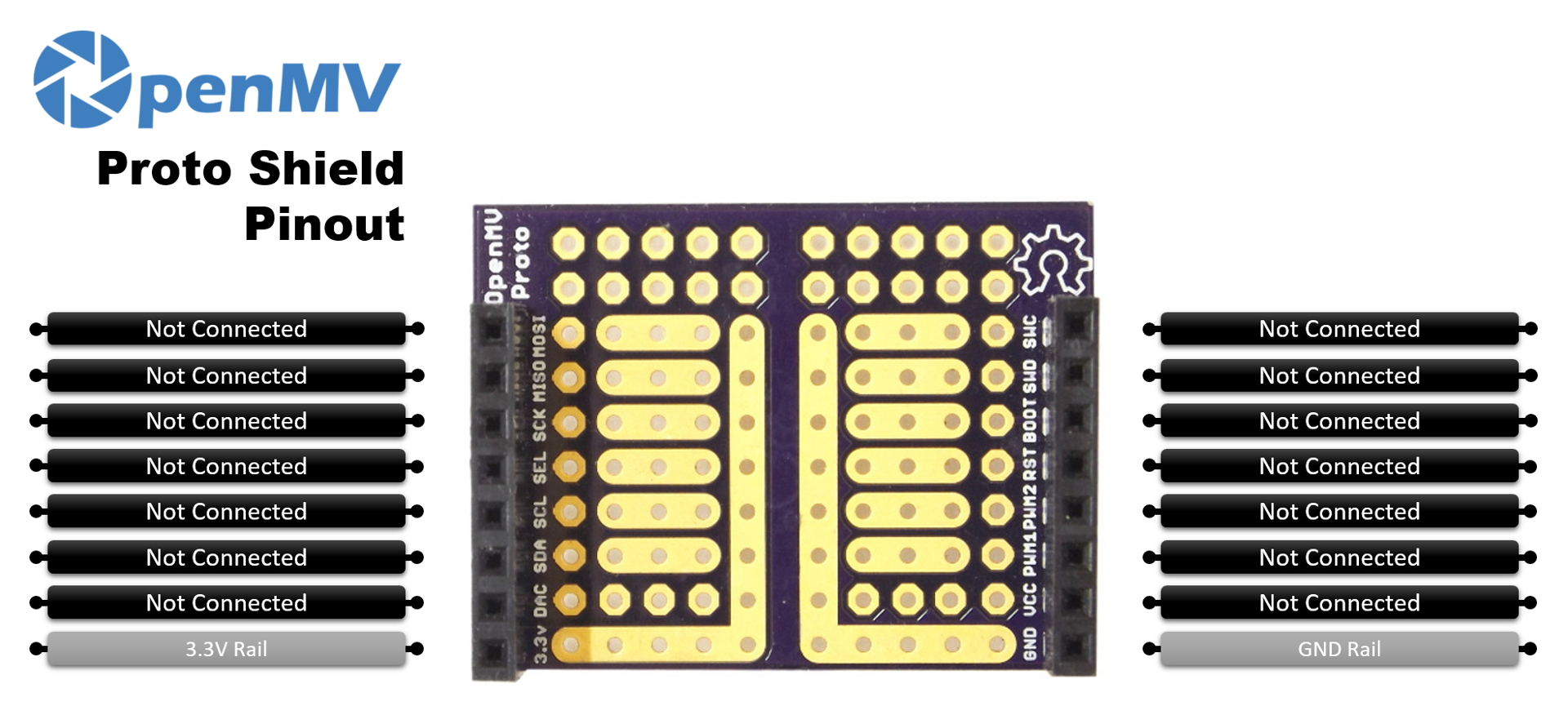

Proto Shield Pinout

Setiap pin header dikeluarkan tanpa koneksi ke grid prototipe untuk disambungkan sesuai keinginan pengguna. Rel 3,3 V dan GND diteruskan ke kamera sehingga rangkaian yang disolder dapat disuplai secara langsung.

Penggunaan

Apa pun yang Anda sambungkan ke grid prototipe dikendalikan melalui API periferal yang sesuai — GPIO, PWM, ADC, I²C, SPI, UART, dan sebagainya. Sebagai contoh sederhana, kedipkan LED yang disolder ke salah satu pad I/O yang dikeluarkan:

from machine import Pin
import time

led = Pin("P0", Pin.OUT)
while True:
    led.on()
    time.sleep_ms(500)
    led.off()
    time.sleep_ms(500)
