תיעוד OpenMV MicroPython 1.28

1

פתח את ה-IDE

הורד והתקן את OpenMV IDE עבור Windows, macOS, או Linux, והפעל את ה-IDE.

2

חבר את המצלמה

חבר את ה-OpenMV Cam למחשב שלך באמצעות USB. נורת LED כחולה מהבהבת כשהמצלמה מוכנה.

3

הרץ את הסקריפט הראשון שלך

לחץ על כפתור החיבור (אייקון שקע) ב-IDE, ואז לחץ על חץ ההפעלה הירוק להרצת הסקריפט הראשון שלך.

שלום עולם

דוגמאות

import csi
import time
import ml
from ml.postprocessing.ultralytics import YoloV8

csi0 = csi.CSI()
csi0.reset()
csi0.pixformat(csi.RGB565)
csi0.framesize(csi.VGA)
csi0.snapshot(time=2000)  # let AWB/AGC stabilize

# Built-in single-class person detector model.
model = ml.Model("/rom/yolov8n_192.tflite",
                 postprocess=YoloV8(threshold=0.4))
clock = time.clock()

while True:
    clock.tick()
    img = csi0.snapshot()
    # predict returns a list per class of ((x, y, w, h), score) tuples.
    for class_dets in model.predict([img]):
        for rect, score in class_dets:
            img.draw_rectangle(rect, color=(0, 255, 0))
    print(clock.fps(), "fps")

מעקב אנשים בזמן אמת

מודל YOLOv8 המובנה הוא גלאי אנשים חד-מחלקתי — כמות int8 ומאוחסן ב-ROM.

נטען מ-/rom/yolov8n_192.tflite — אין צורך בכרטיס SD או הורדה.

פועל בזמן אמת על לוחות עם NPU — ה-OpenMV N6 וה-AE3.

הבא מודל YOLOv8 משלך שאומן על Roboflow וטען אותו באותו אופן.

import csi
import math
import time

csi0 = csi.CSI()
csi0.reset()
csi0.pixformat(csi.RGB565)
csi0.framesize(csi.QVGA)
csi0.snapshot(time=2000)  # let AWB/AGC stabilize
csi0.auto_gain(False)
csi0.auto_whitebal(False)

clock = time.clock()

while True:
    clock.tick()
    img = csi0.snapshot()
    for tag in img.find_apriltags():
        img.draw_detection(tag, color1=(255, 0, 0), color2=(0, 255, 0))
        deg = math.degrees(tag.rotation)
        print("ID %d  rotation %.1f deg" % (tag.id, deg))
    print(clock.fps(), "fps")

אתר וזהה AprilTags

AprilTags הם סמנים פידוציאליים דו-מימדיים — עמידים לטשטוש תנועה וחסימה חלקית, ומספקים יציבה תלת-מימדית מלאה.

גלאי מובנה — אין צורך בקובץ מודל או אימון.

מחזיר מזהה ויציבה מלאה של 6-DoF — תזוזת x/y/z וסיבוב x/y/z.

מתאים לכיול רובוטיקה, סמני AR ומיקום פנים.

import csi
import time
import ml
from ml.postprocessing.mediapipe import BlazeFace

csi0 = csi.CSI()
csi0.reset()
csi0.pixformat(csi.RGB565)
csi0.framesize(csi.VGA)
csi0.window((400, 400))  # square window for best results
csi0.snapshot(time=2000)  # let AWB/AGC stabilize

model = ml.Model("/rom/blazeface_front_128.tflite",
                 postprocess=BlazeFace(threshold=0.4))
clock = time.clock()

while True:
    clock.tick()
    img = csi0.snapshot()
    for rect, score, keypoints in model.predict([img]):
        img.draw_rectangle(rect, color=(0, 0, 255))
        ml.utils.draw_keypoints(img, keypoints, color=(255, 0, 0))
    print(clock.fps(), "fps")

זיהוי פנים עם BlazeFace

BlazeFace של Google הוא גלאי פנים קל-משקל ב-TensorFlow Lite המחזיר מלבני תיחום ושש נקודות ציון לכל פנים.

נטען מ-/rom/blazeface_front_128.tflite — מכומת מראש, אין צורך בהורדה.

שש נקודות מפתח לכל פנים: עיניים, אף, פה ואוזניים.

ללא חשש לפרטיות — הפריימים לעולם לא עוזבים את המצלמה.

import csi
import time

csi0 = csi.CSI()
csi0.reset()
csi0.pixformat(csi.RGB565)
csi0.framesize(csi.QVGA)
csi0.snapshot(time=2000)  # let AWB/AGC stabilize
csi0.auto_gain(False)

clock = time.clock()

while True:
    clock.tick()
    img = csi0.snapshot()
    for code in img.find_qrcodes():
        img.draw_rectangle(code.rect, color=(255, 0, 0))
        print(code.payload)
    print(clock.fps(), "fps")

סרוק קודי QR מזרם חי

מפענח ה-QR המובנה מטפל בקודים מוטים, מעוותים וחסומים חלקית.

כל תוצאה חושפת גם גרסה, רמת ECC וקואורדינטות פינה.

מצבי נתונים: מספרי, אלפאנומרי, בינארי וקאנג'י.

מחזיר את המטען המפוענח כמחרוזת Python — מוכן לשימוש.

import csi
import time

csi0 = csi.CSI()
csi0.reset()
csi0.pixformat(csi.RGB565)
csi0.framesize(csi.QVGA)
csi0.snapshot(time=2000)  # let AWB/AGC stabilize
csi0.auto_gain(False)
csi0.auto_whitebal(False)

# LAB thresholds: (L_min, L_max, A_min, A_max, B_min, B_max)
thresholds = [
    (30, 100, 15, 127, 15, 127),   # red
    (30, 100, -64, -8, -32, 32),   # green
]

clock = time.clock()

while True:
    clock.tick()
    img = csi0.snapshot()
    for blob in img.find_blobs(thresholds, pixels_threshold=200):
        img.draw_rectangle(blob.rect, color=(255, 0, 0))
        img.draw_cross((blob.cx, blob.cy))
    print(clock.fps(), "fps")

מצא אזורי צבע

find_blobs מחזיר אזורי פיקסלים רצופים התואמים לסף LAB אחד או יותר.

כייל ספים להתאמת התאורה שלך — בטל קודם את auto-gain ו-auto-whitebal.

העבר מספר ספים למעקב רב-צבעוני בקריאה אחת.

pixels_threshold מסנן זיהויים קטנים; merge=True מאחד blobs חופפים.

import csi
import time

csi0 = csi.CSI()
csi0.reset()
csi0.pixformat(csi.GRAYSCALE)
csi0.framesize(csi.VGA)
csi0.window((640, 80))  # narrow strip for fast linear scanning
csi0.snapshot(time=2000)  # let AWB/AGC stabilize
csi0.auto_gain(False)
csi0.auto_whitebal(False)

clock = time.clock()

while True:
    clock.tick()
    img = csi0.snapshot()
    for code in img.find_barcodes():
        img.draw_rectangle(code.rect, color=(0, 255, 0))
        print(code.payload, "(quality %d)" % code.quality)
    print(clock.fps(), "fps")

קרא ברקודים חד-ממדיים

מצא ברקודים חד-ממדיים בכל מקום בפריים ופענח את המידע שלהם.

מופעל על ידי ספריית ZBar — מזהה EAN, UPC, Code 39/93/128, Codabar, ITF, ISBN, ו-DataBar.

השתמש ברצועת חלון בגווני אפור לסריקה ליניארית מהירה ביותר.

כל תוצאה כוללת פורמט, מטען, סיבוב, פינות ומלבן תיחום.

import csi
import time
import ml
from ml.postprocessing.mediapipe import HandLandmarks

csi0 = csi.CSI()
csi0.reset()
csi0.pixformat(csi.RGB565)
csi0.framesize(csi.VGA)
csi0.window((400, 400))  # square window for the model
csi0.snapshot(time=2000)  # let AWB/AGC stabilize

# Connections between the 21 keypoints — palm + 5 fingers.
hand_lines = ((0, 1), (1, 2), (2, 3), (3, 4), (0, 5), (5, 6),
              (6, 7), (7, 8), (5, 9), (9, 10), (10, 11), (11, 12),
              (9, 13), (13, 14), (14, 15), (15, 16), (13, 17), (17, 18),
              (18, 19), (19, 20), (0, 17))

model = ml.Model("/rom/hand_landmarks_full_224.tflite",
                 postprocess=HandLandmarks(threshold=0.4))
clock = time.clock()

while True:
    clock.tick()
    img = csi0.snapshot()
    # predict returns a list per hand: index 0 = left, index 1 = right.
    for detections in model.predict([img]):
        for rect, score, keypoints in detections:
            ml.utils.draw_skeleton(img, keypoints, hand_lines,
                                   kp_color=(255, 0, 0),
                                   line_color=(0, 255, 0))
    print(clock.fps(), "fps")

עקוב אחרי 21 נקודות מפתח של היד

מודל Hand Landmarks של Google MediaPipe ממקם 21 מפרקים על כל יד שזוהתה — שורש כף יד, פרקי אצבעות וקצות אצבעות.

נטען מ-/rom/hand_landmarks_full_224.tflite — פועל עצמאית כאן, ללא זיהוי כף יד במעלה הזרם.

מחזיר רשימה אחת לכל יד — אינדקס 0 הוא שמאל, אינדקס 1 הוא ימין.

ml.utils.draw_skeleton מצייר את כל 21 המפרקים וחיבוריהם בקריאה אחת.

חדש ב-OpenMV?

התחל עם המדריך השלב-אחר-שלב — הוא מכסה הגדרת חומרה, ה-IDE, סקריפטים בסיסיים וטיפים לפרויקט הראשון שלך.

ספריות ליבה

API

חומרה, מצלמות, עיבוד תמונה, ndarrays, ML, ריבוי משימות, רשת, שרתי אינטרנט ו-Bluetooth — הכל מ-MicroPython.

הצג את כל הספריות ←

גלה לפי לוח

חומרה

בחר את OpenMV Cam שלך כדי לראות את מפת הפינים, המפרטים וסיכום מהיר ספציפי ללוח.

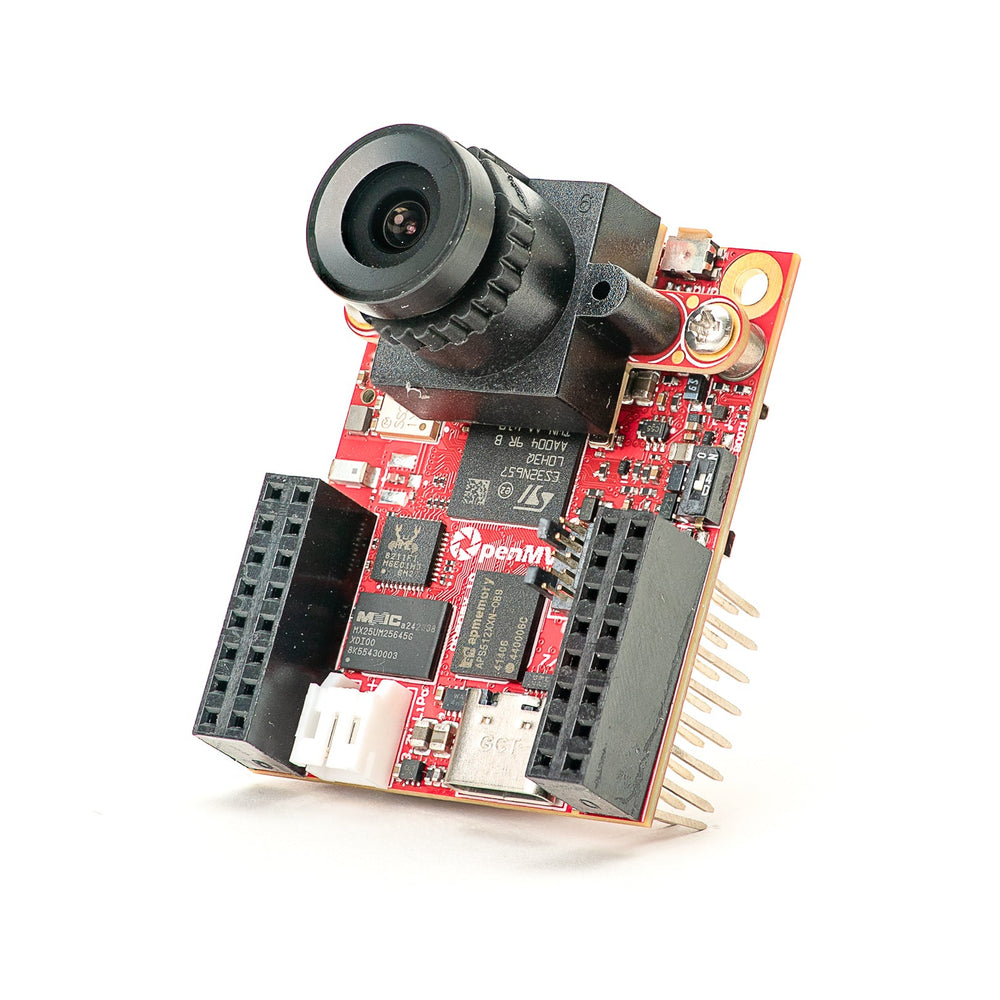

OpenMV N6 חדש

STM32N6 עם NPU מובנה — ה-MCU הראשון של STMicro עם האצת AI.

ראייה ממוחשבת,פשוטה ונגישה.

פתח את ה-IDE

חבר את המצלמה

הרץ את הסקריפט הראשון שלך

שלום עולם

מעקב אנשים בזמן אמת

אתר וזהה AprilTags

זיהוי פנים עם BlazeFace

סרוק קודי QR מזרם חי

מצא אזורי צבע

קרא ברקודים חד-ממדיים

עקוב אחרי 21 נקודות מפתח של היד

חדש ב-OpenMV?

ספריות ליבה

machine

csi


ulab

ml

asyncio

network

microdot

aioble

גלה לפי לוח

OpenMV N6 חדש

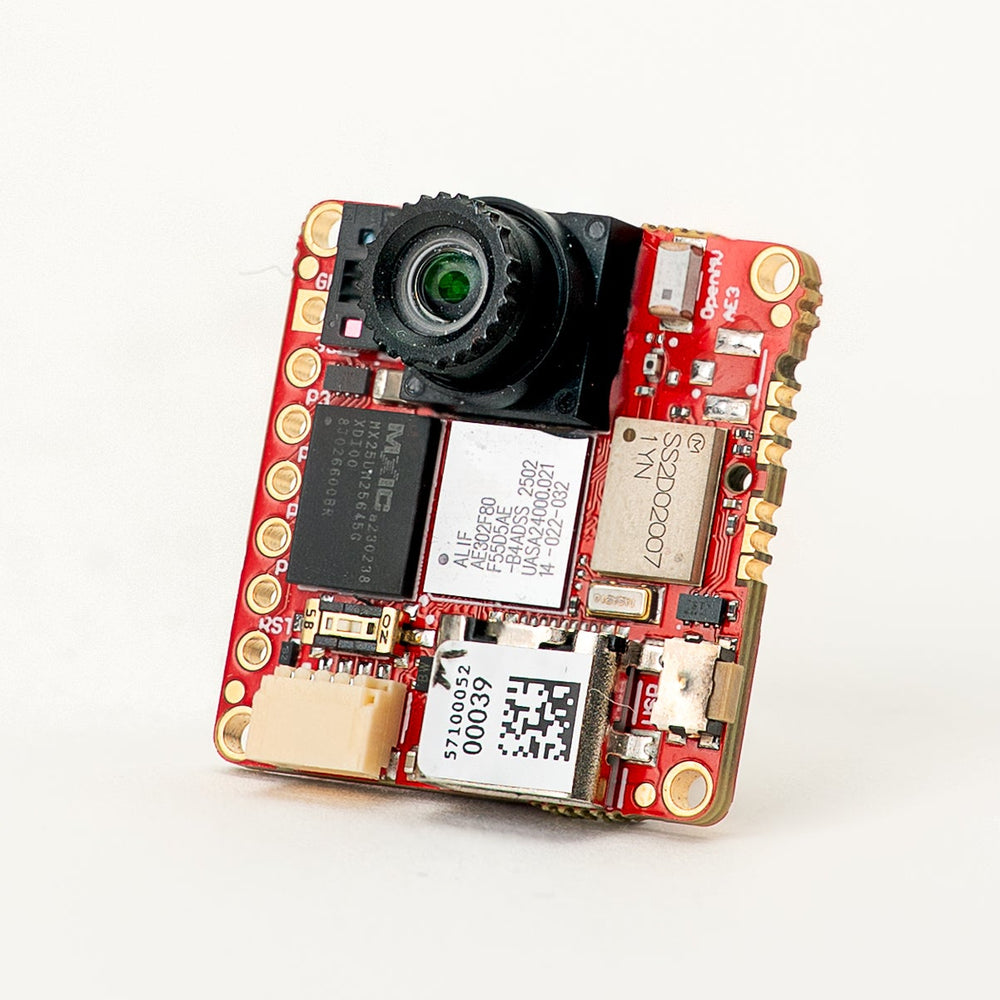

OpenMV AE3 חדש

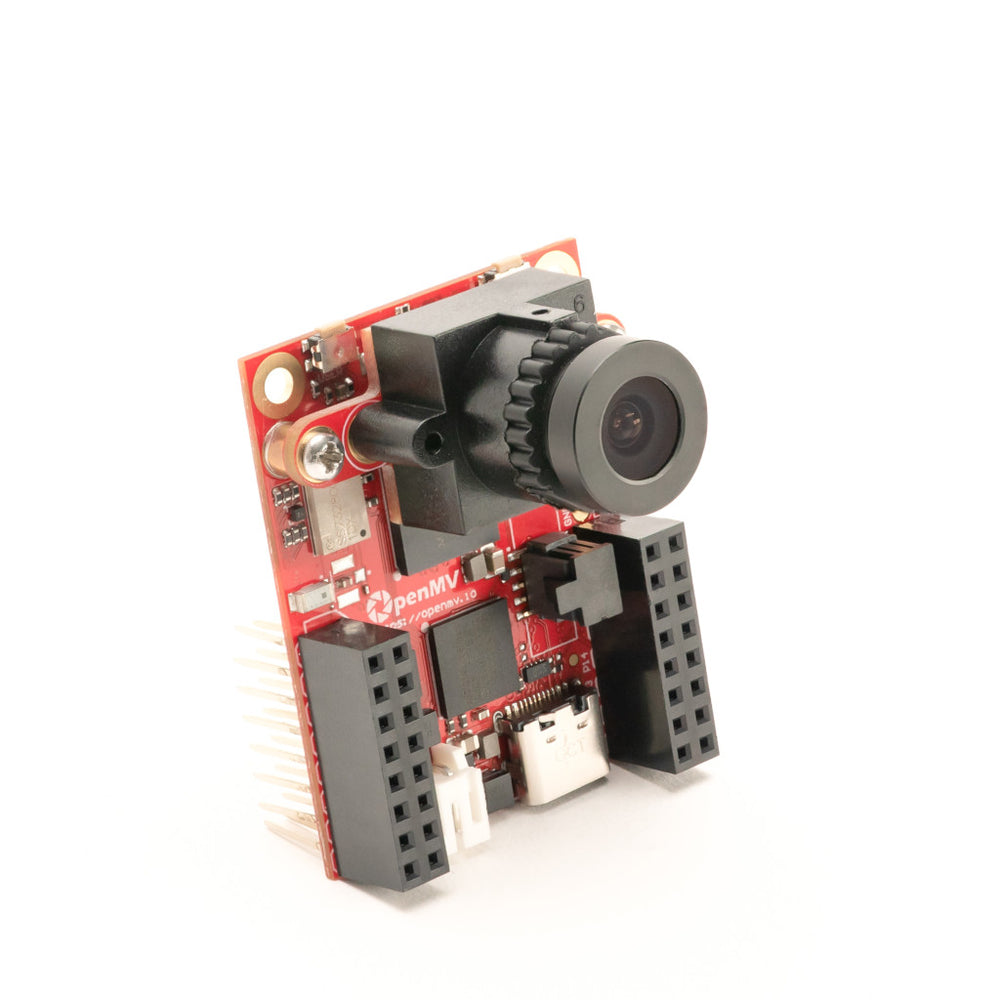

OpenMV RT1062

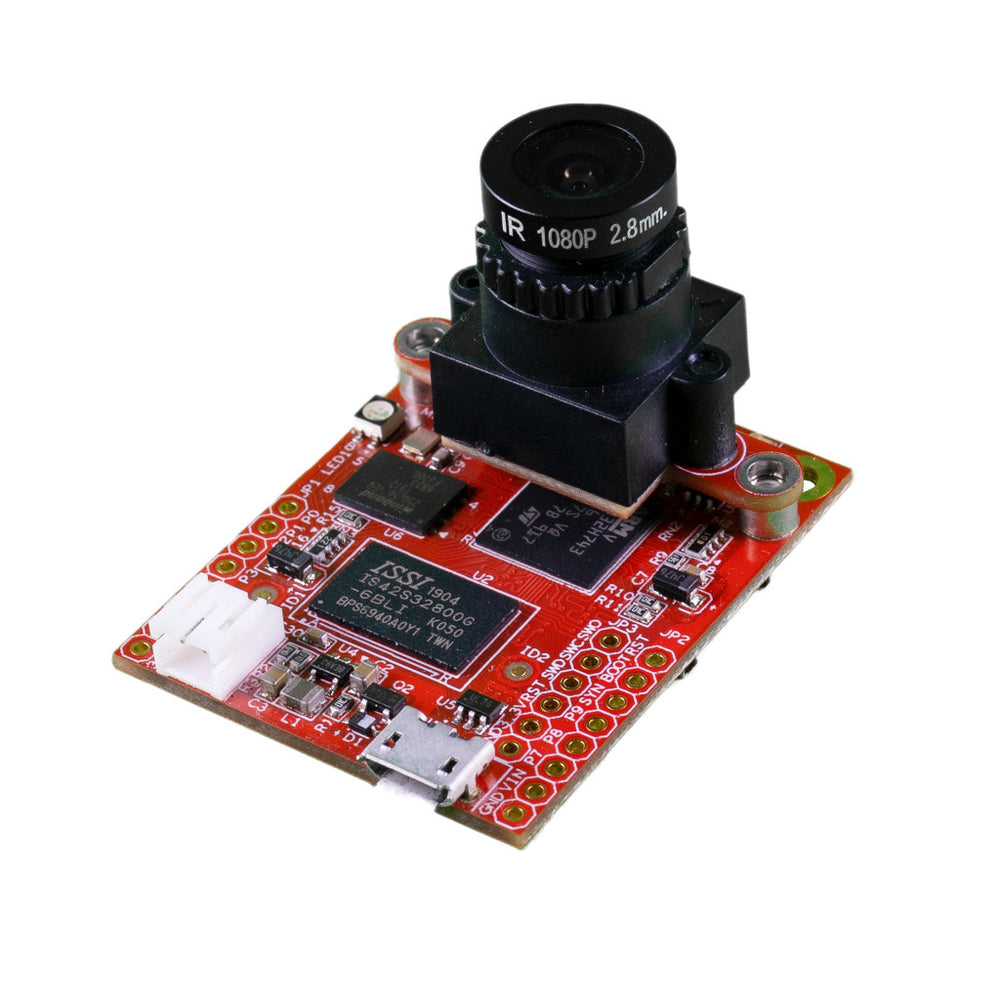

OpenMV H7 Plus

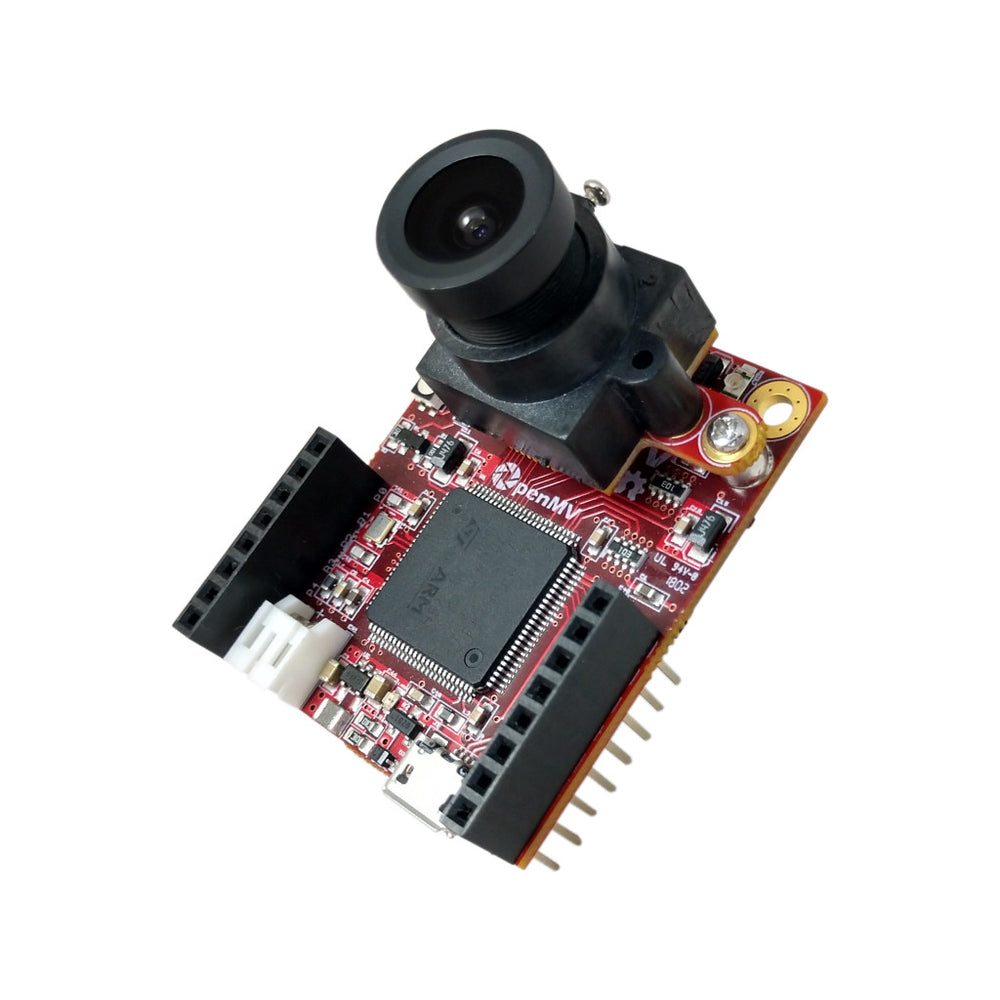

OpenMV H7

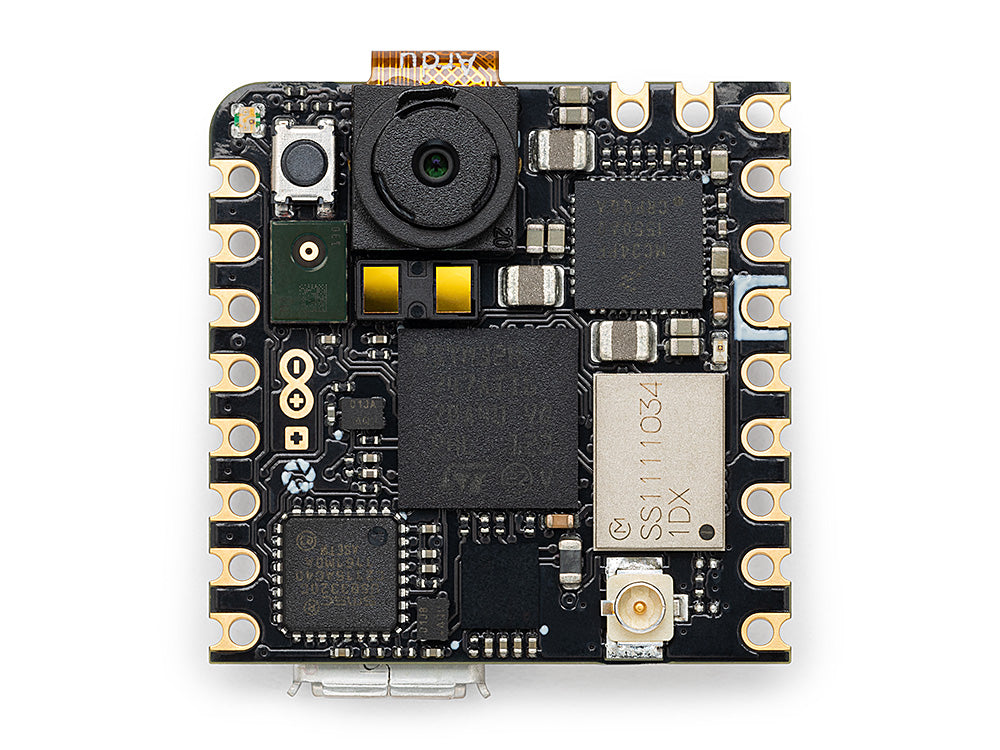

Arduino Nicla Vision

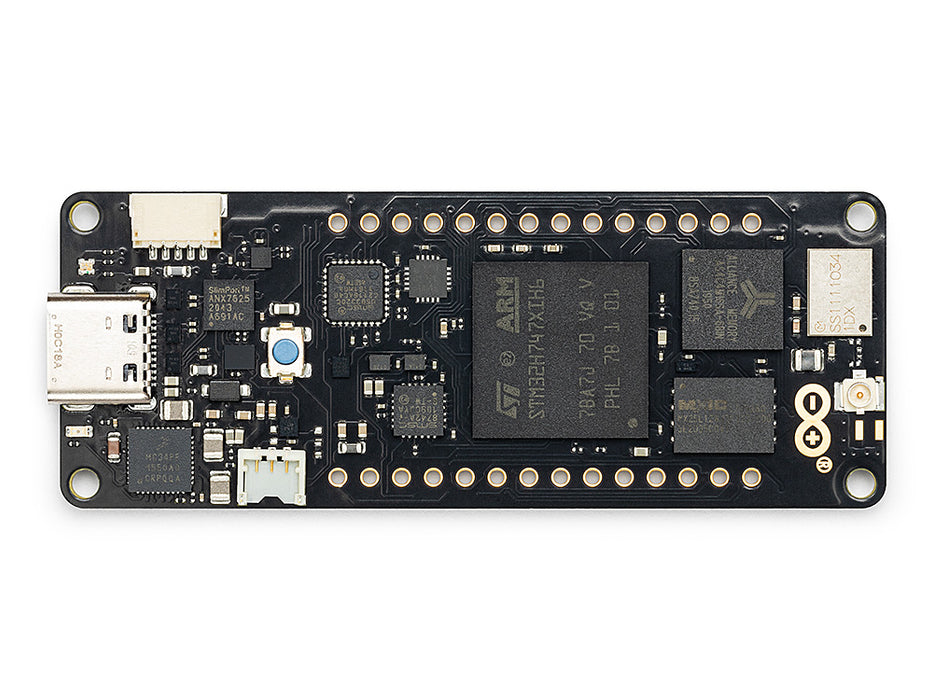

Arduino Portenta

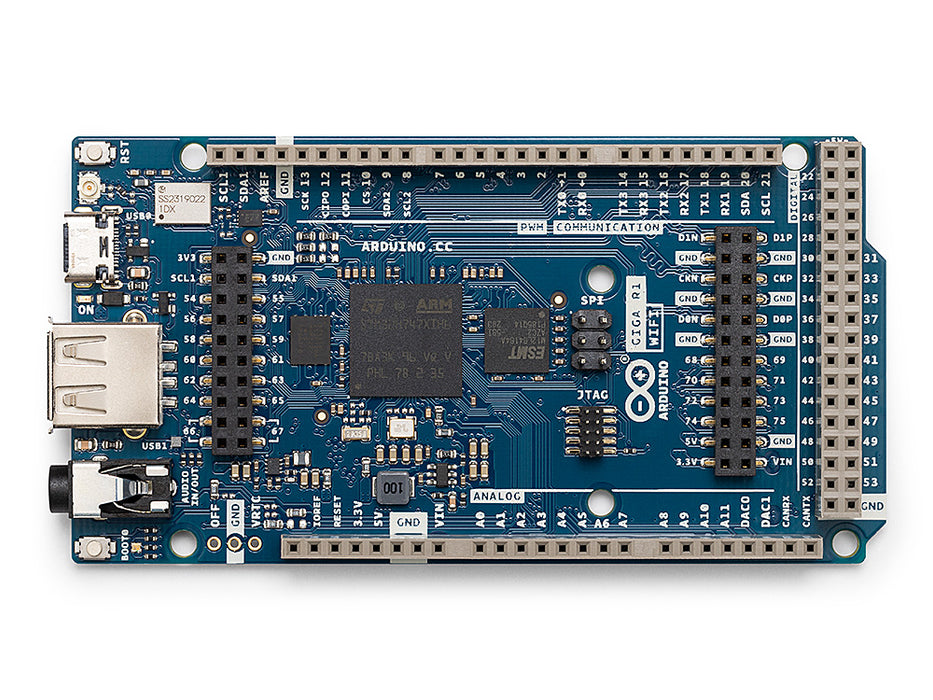

Arduino Giga

מגנים

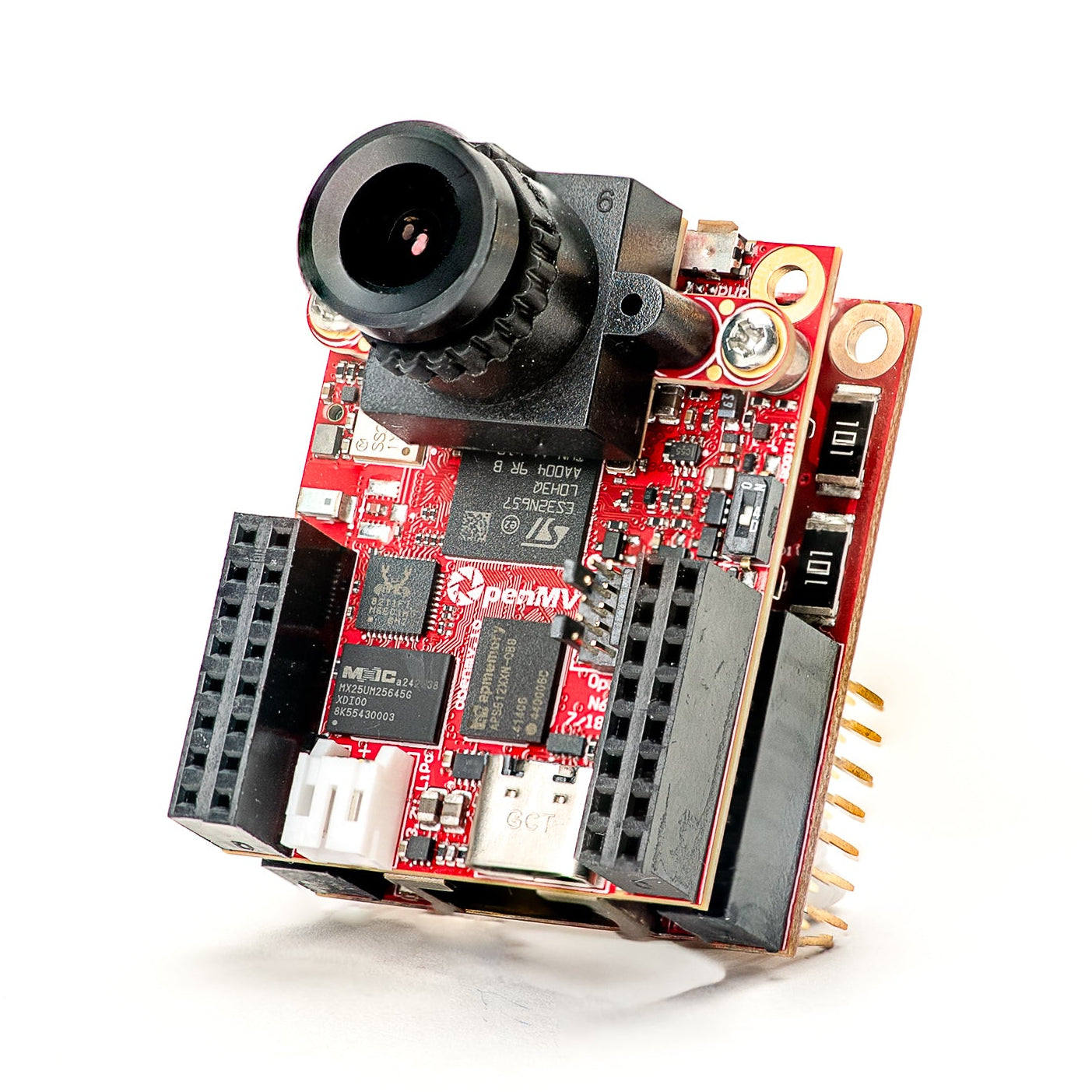

Gigabit PoE Shield

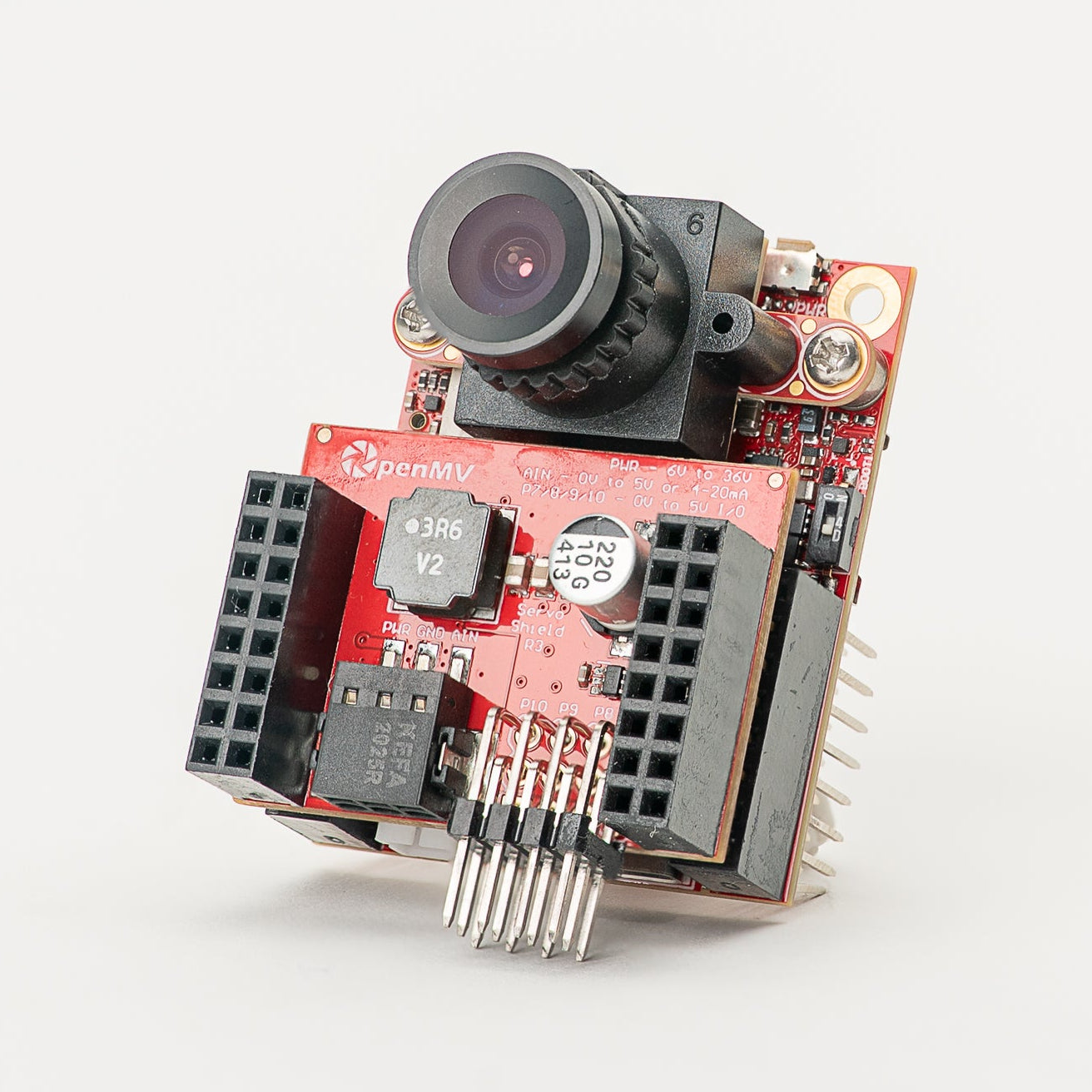

Servo Shield

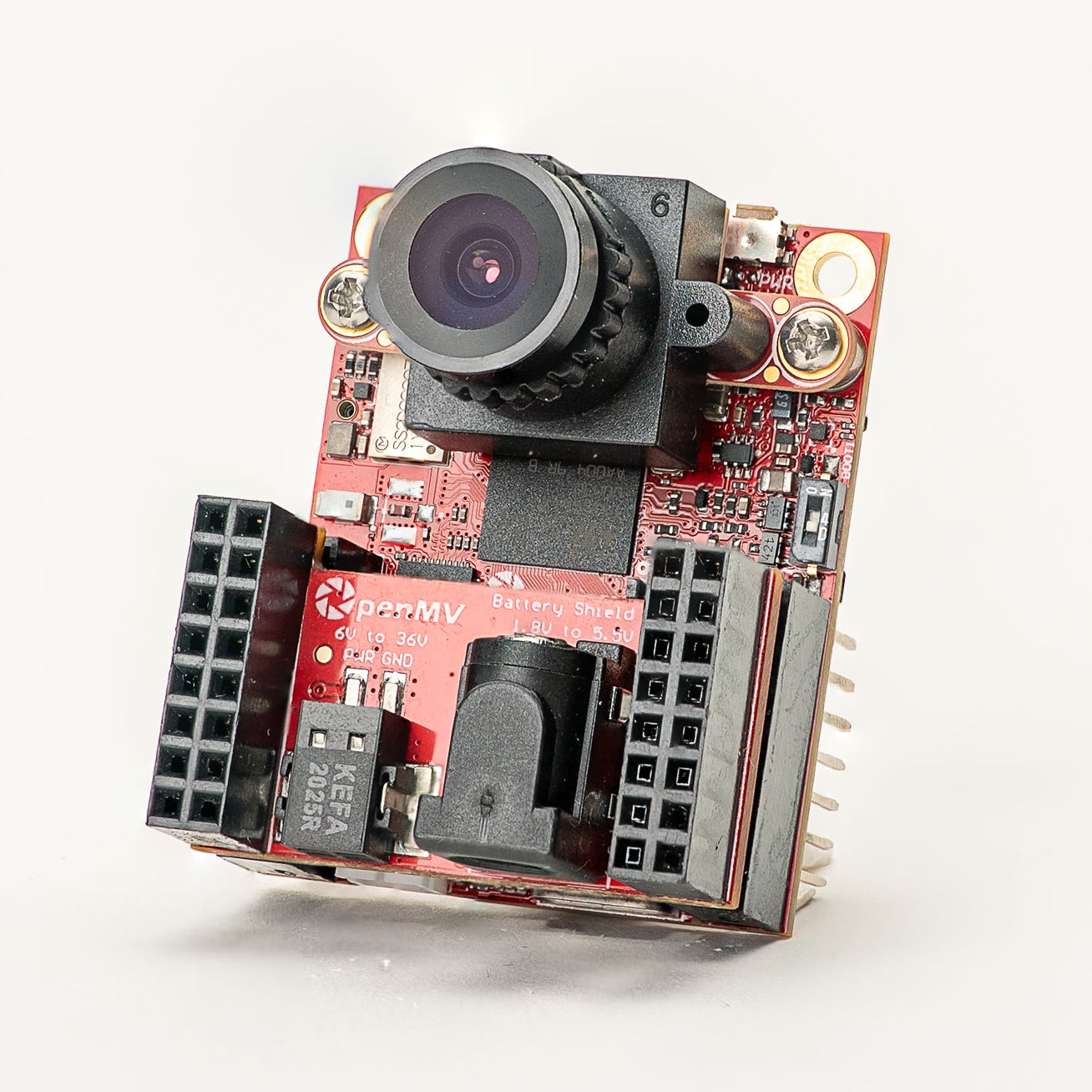

Battery Shield

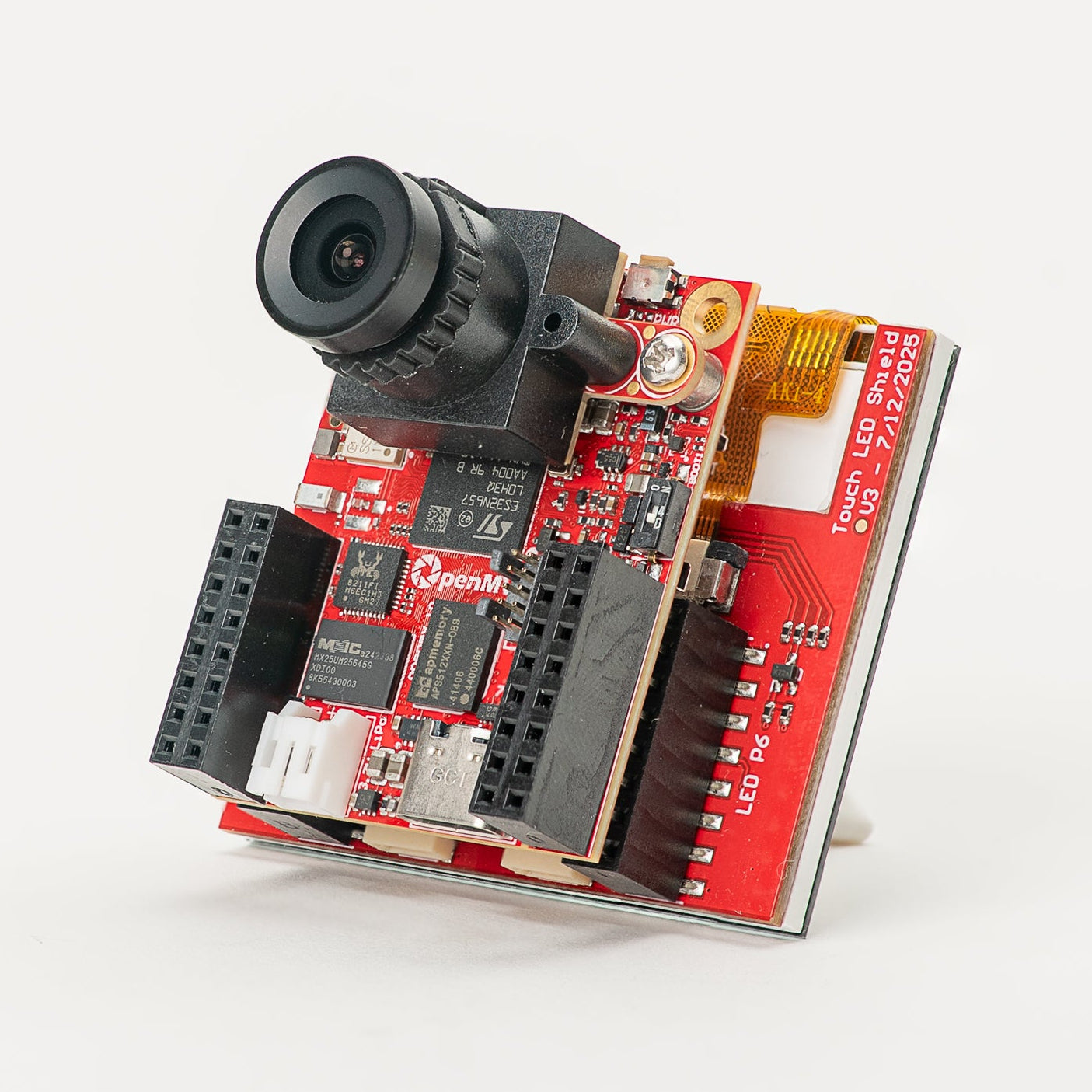

Touch LCD Shield

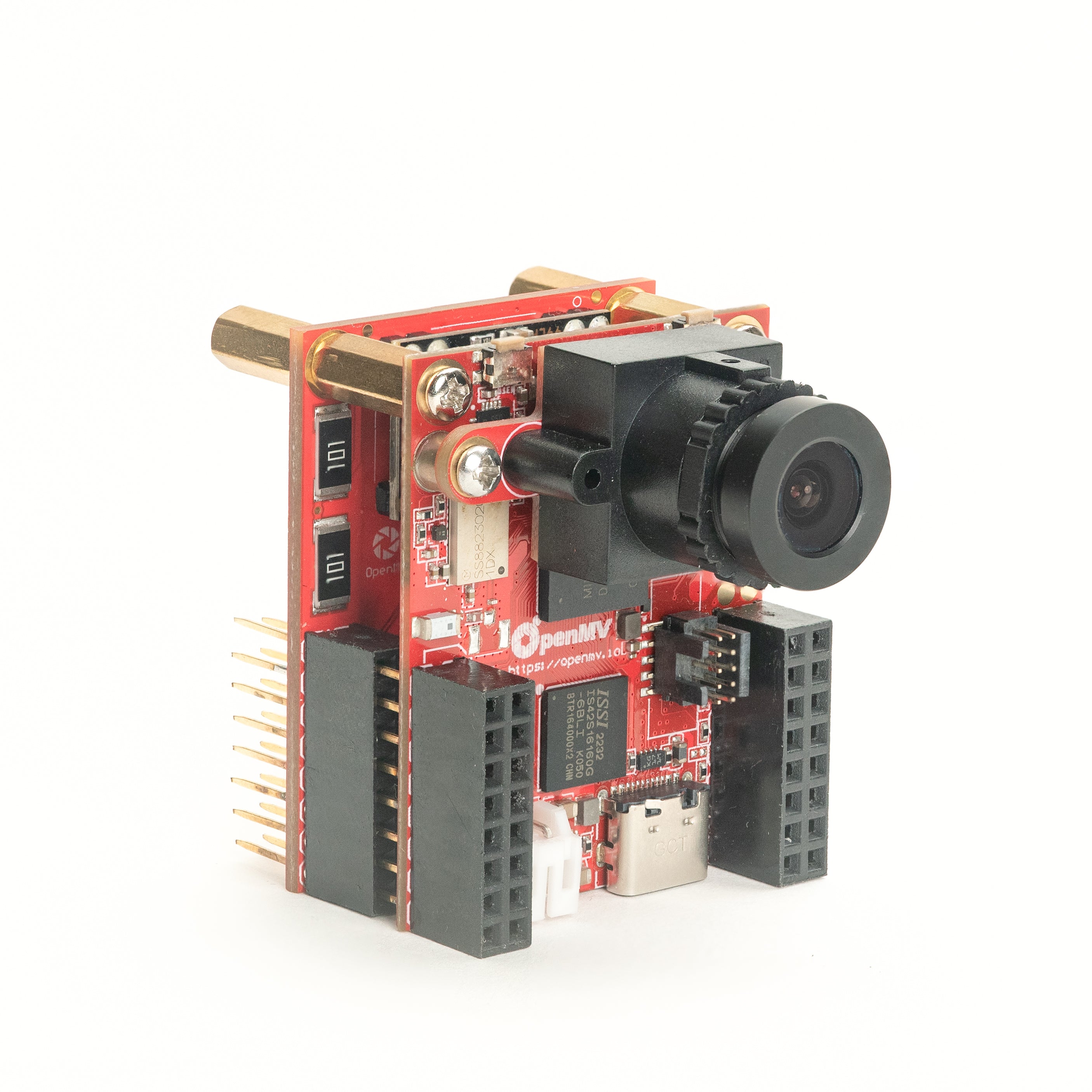

PoE Shield

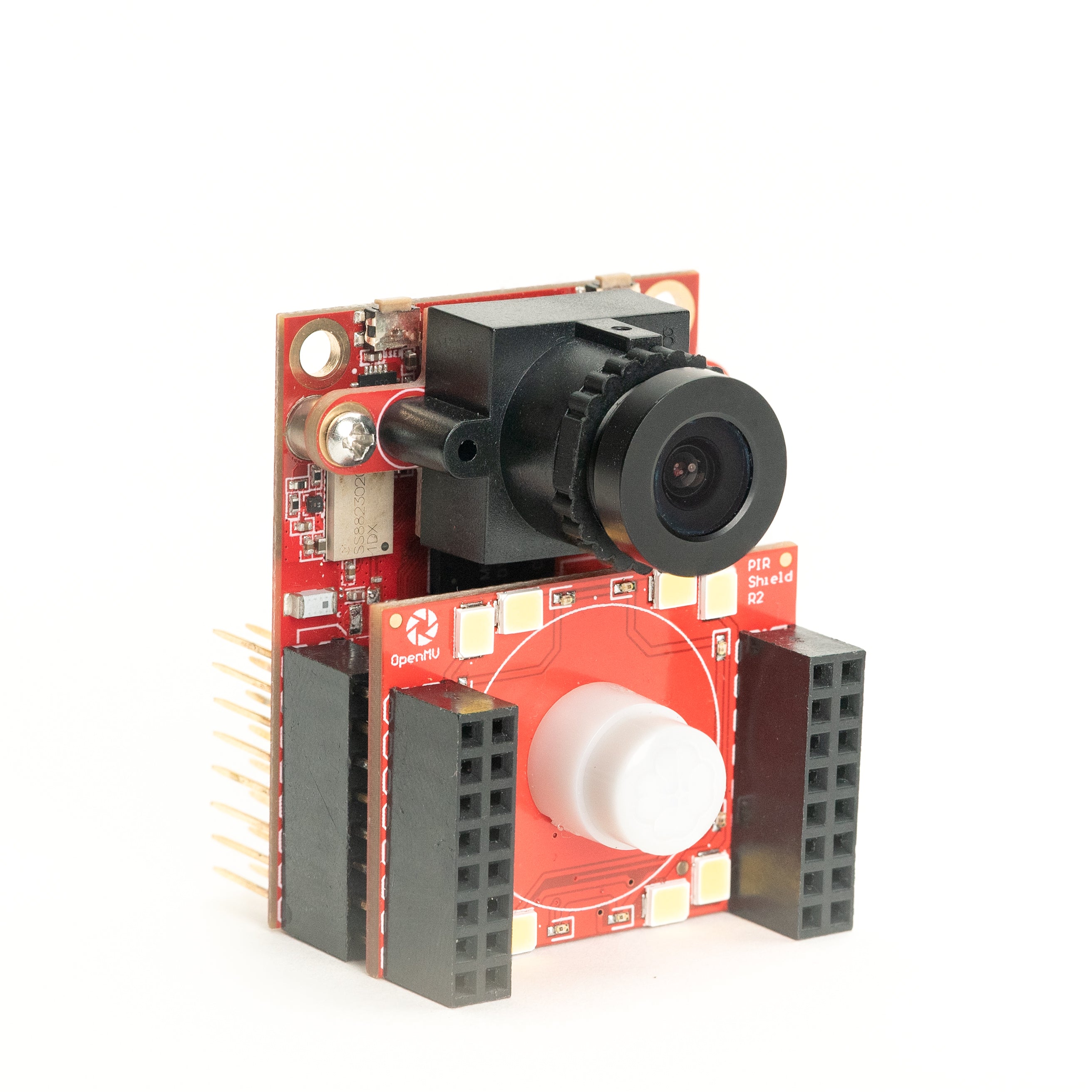

PIR Shield

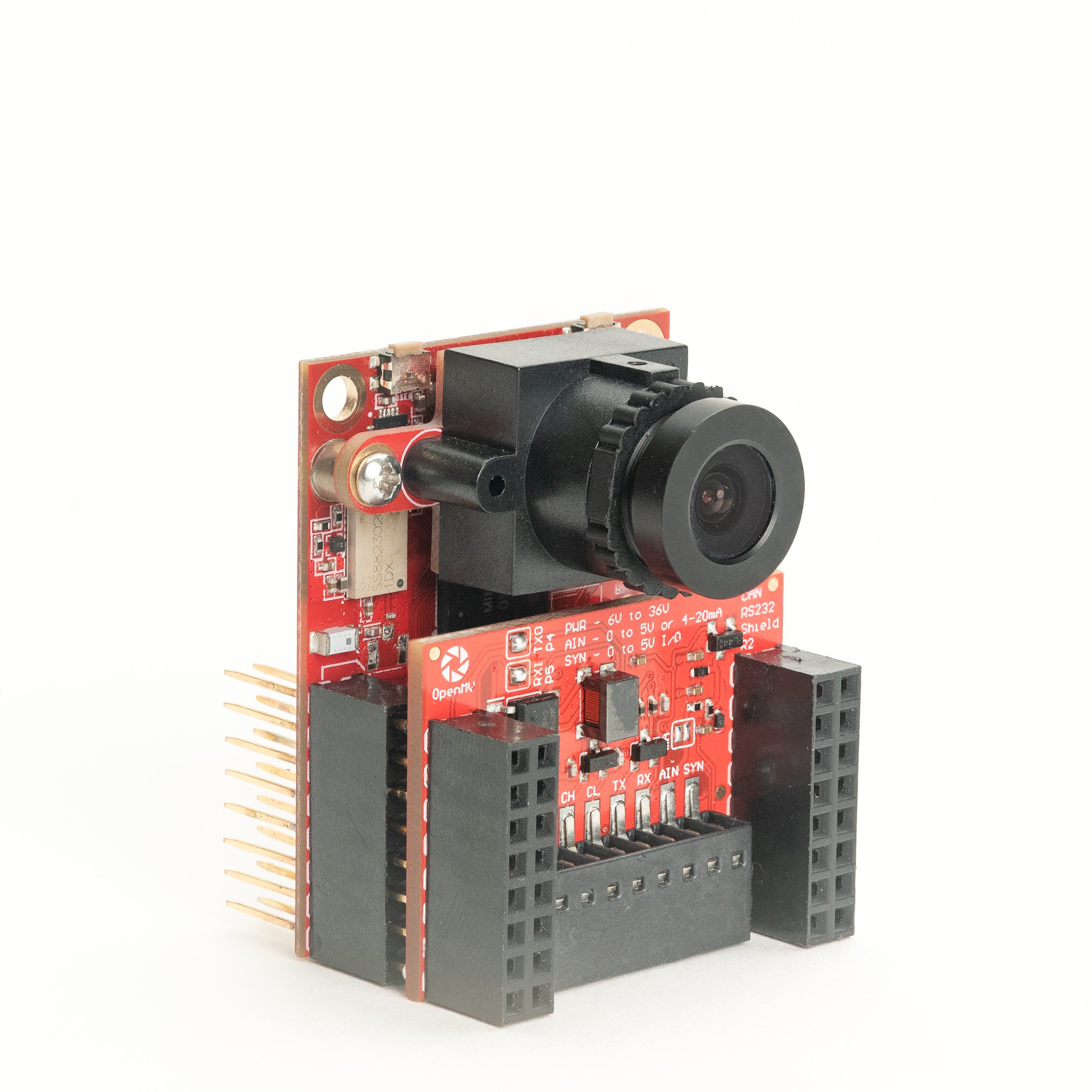

CAN/RS232 Shield

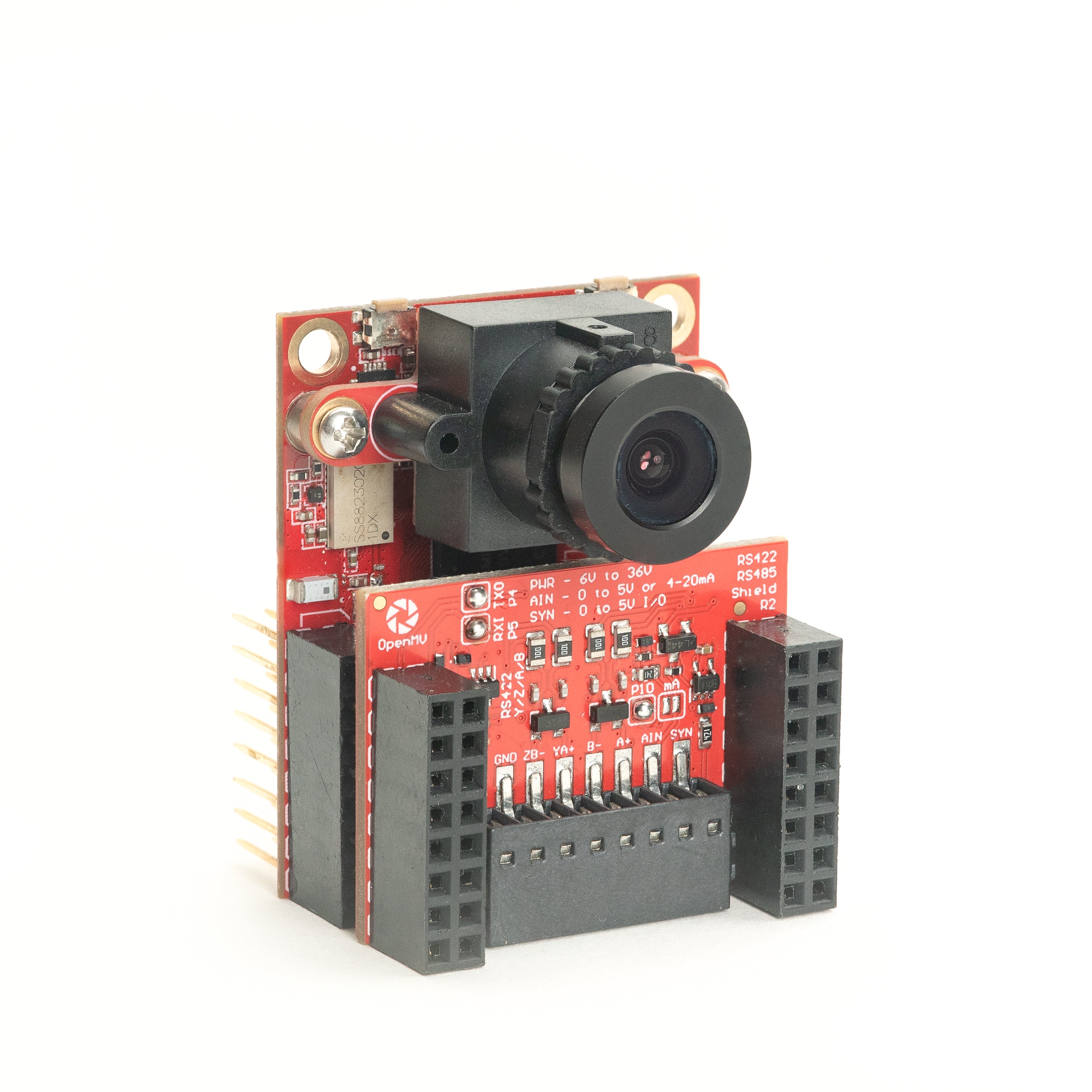

RS422/RS485 Shield

חיישנים

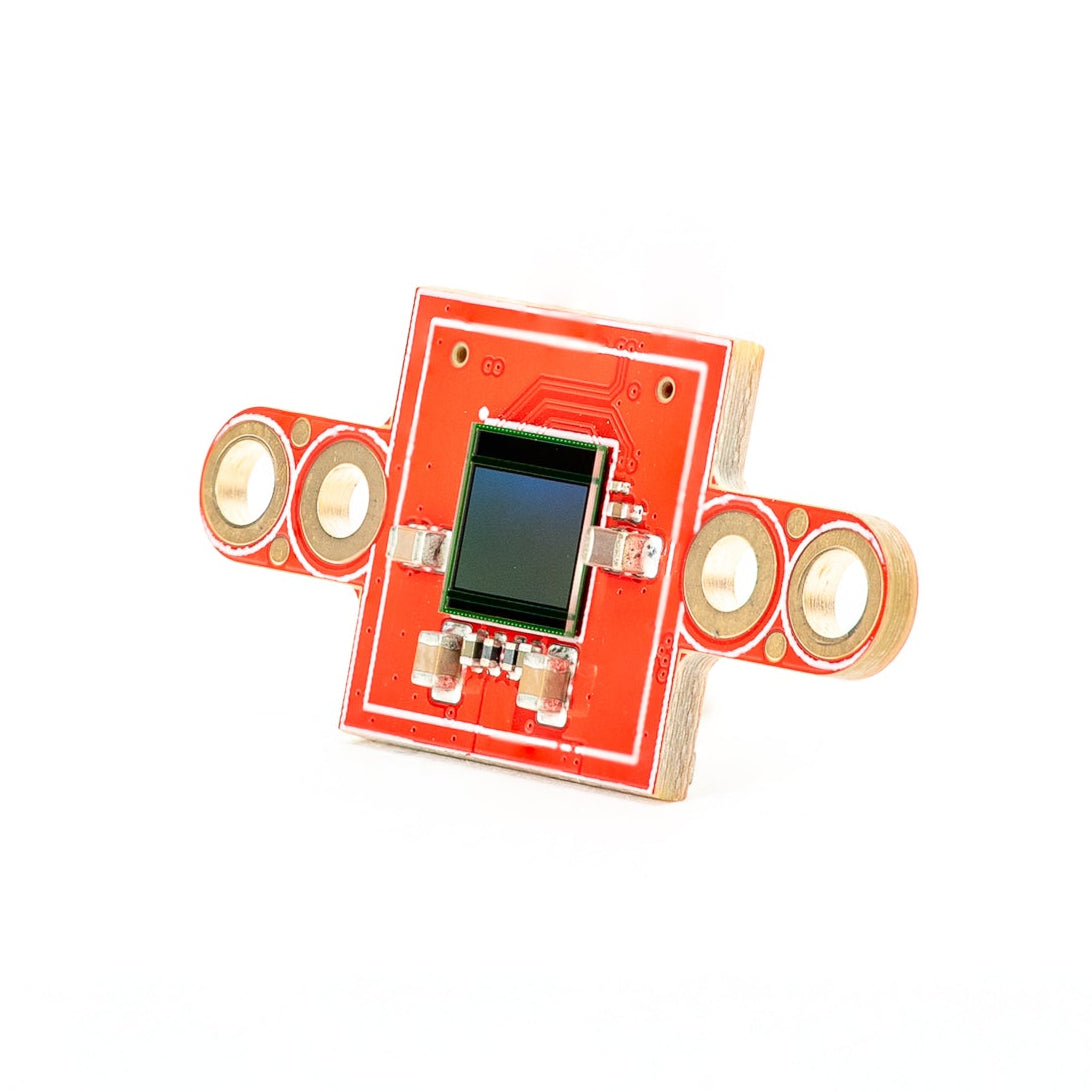

PS5520 5MP HDR Camera

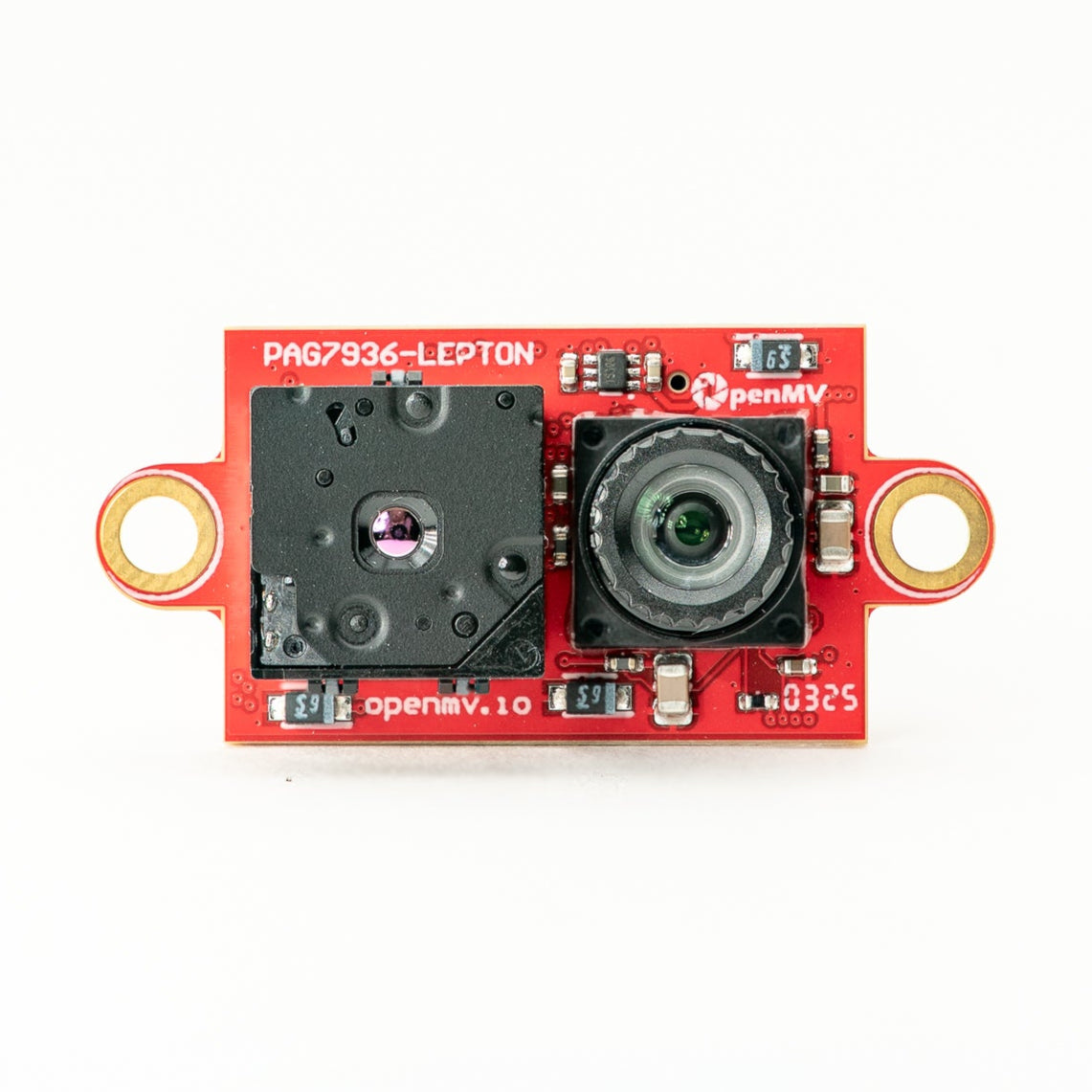

Multispectral Thermal (PAG7936)

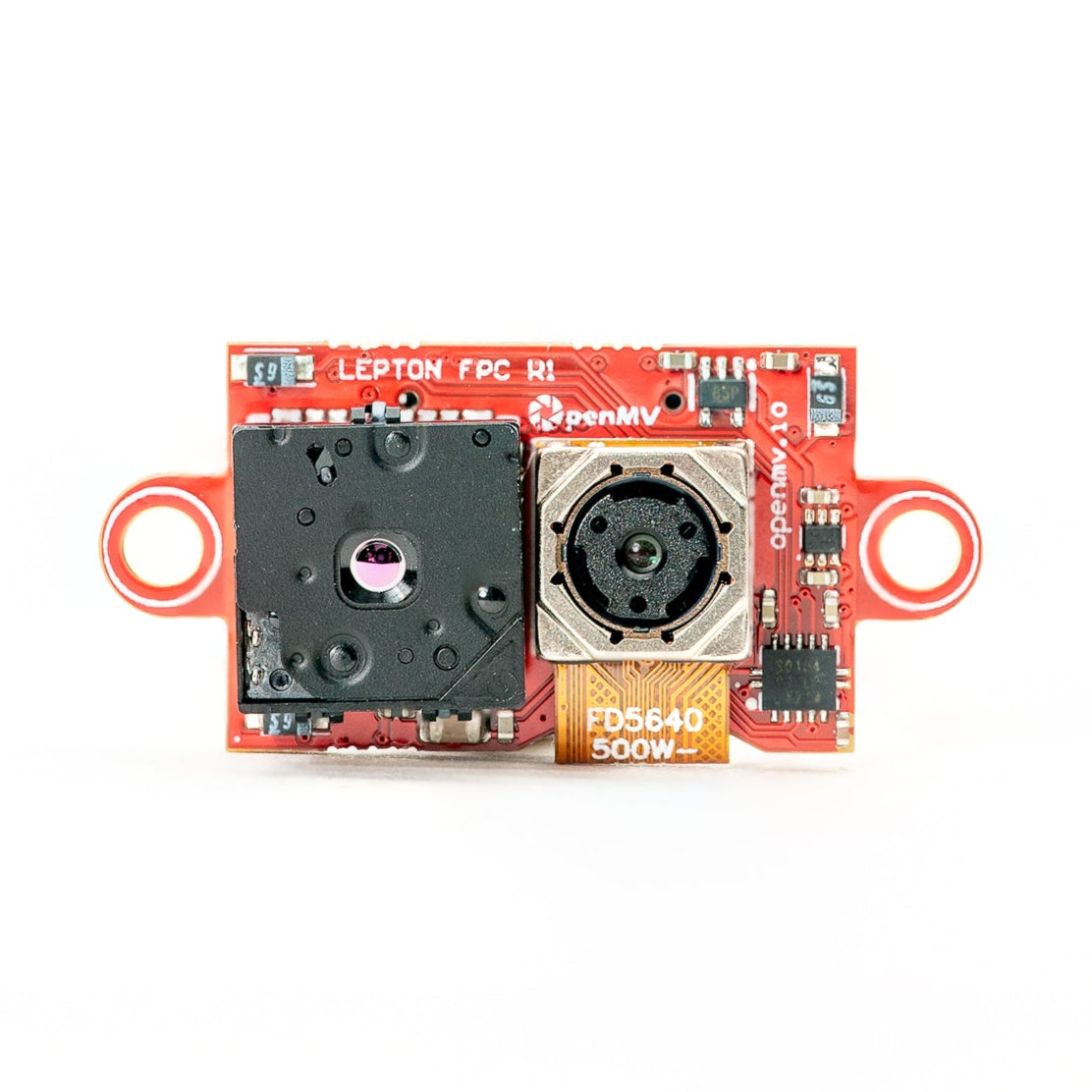

Multispectral Thermal (OV5640)

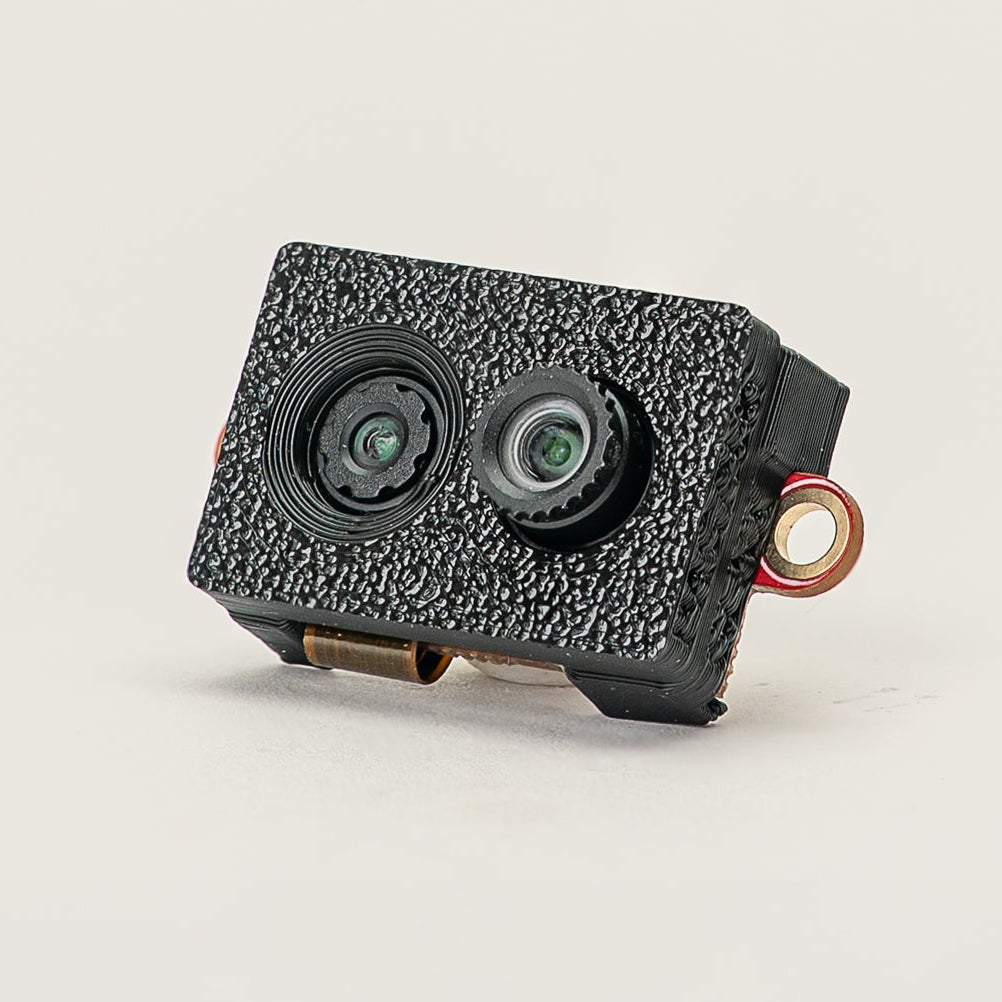

Multispectral Event Camera

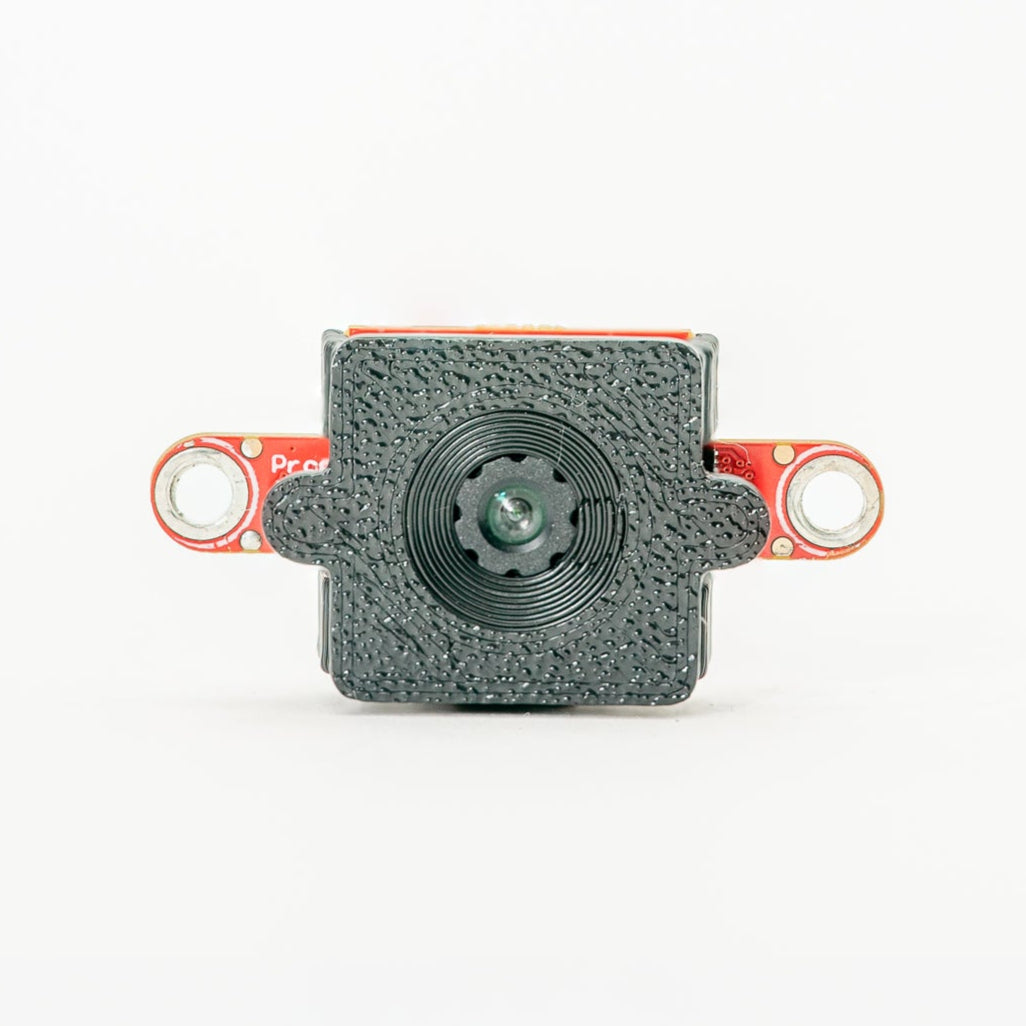

GENX320 Event Camera

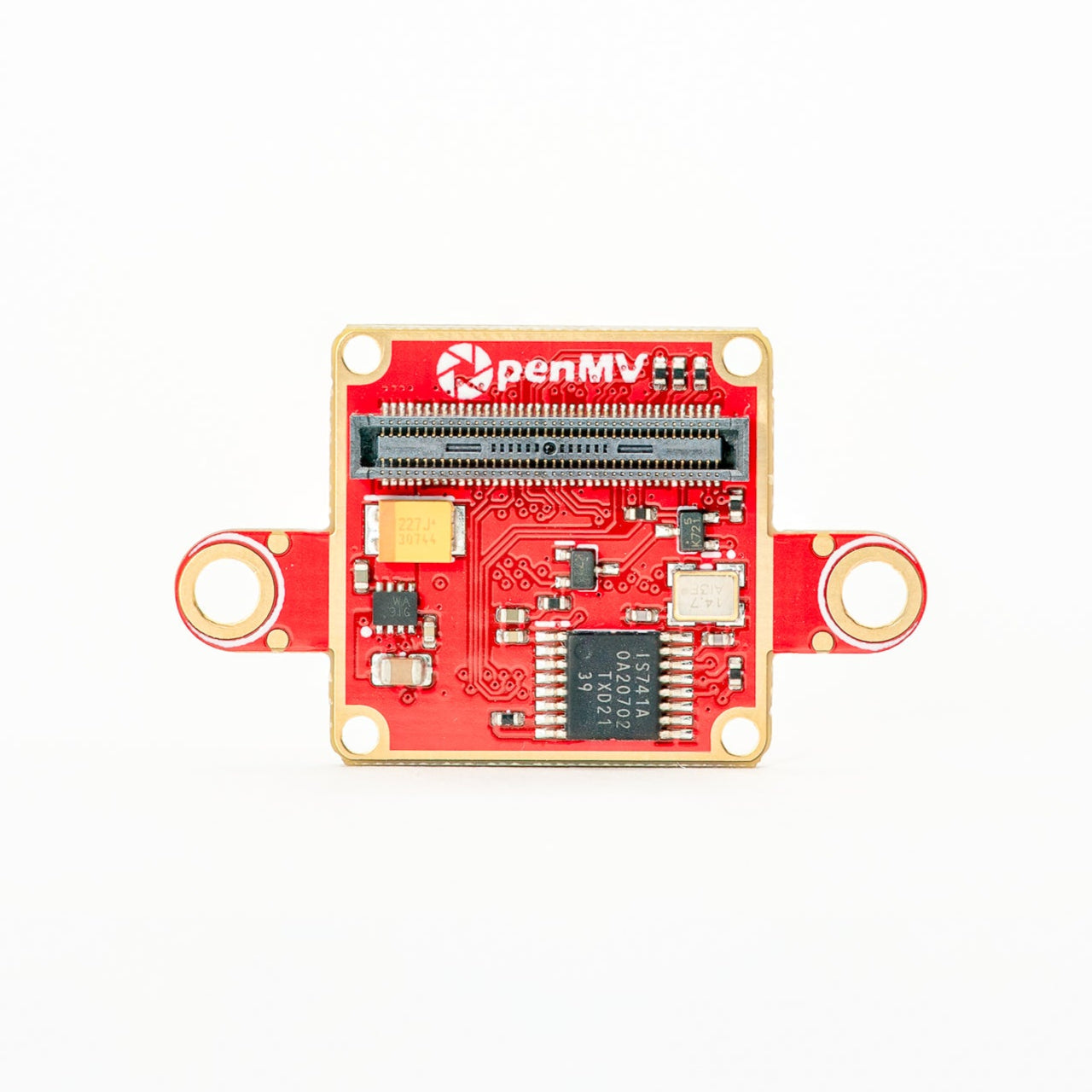

FLIR Boson Adapter

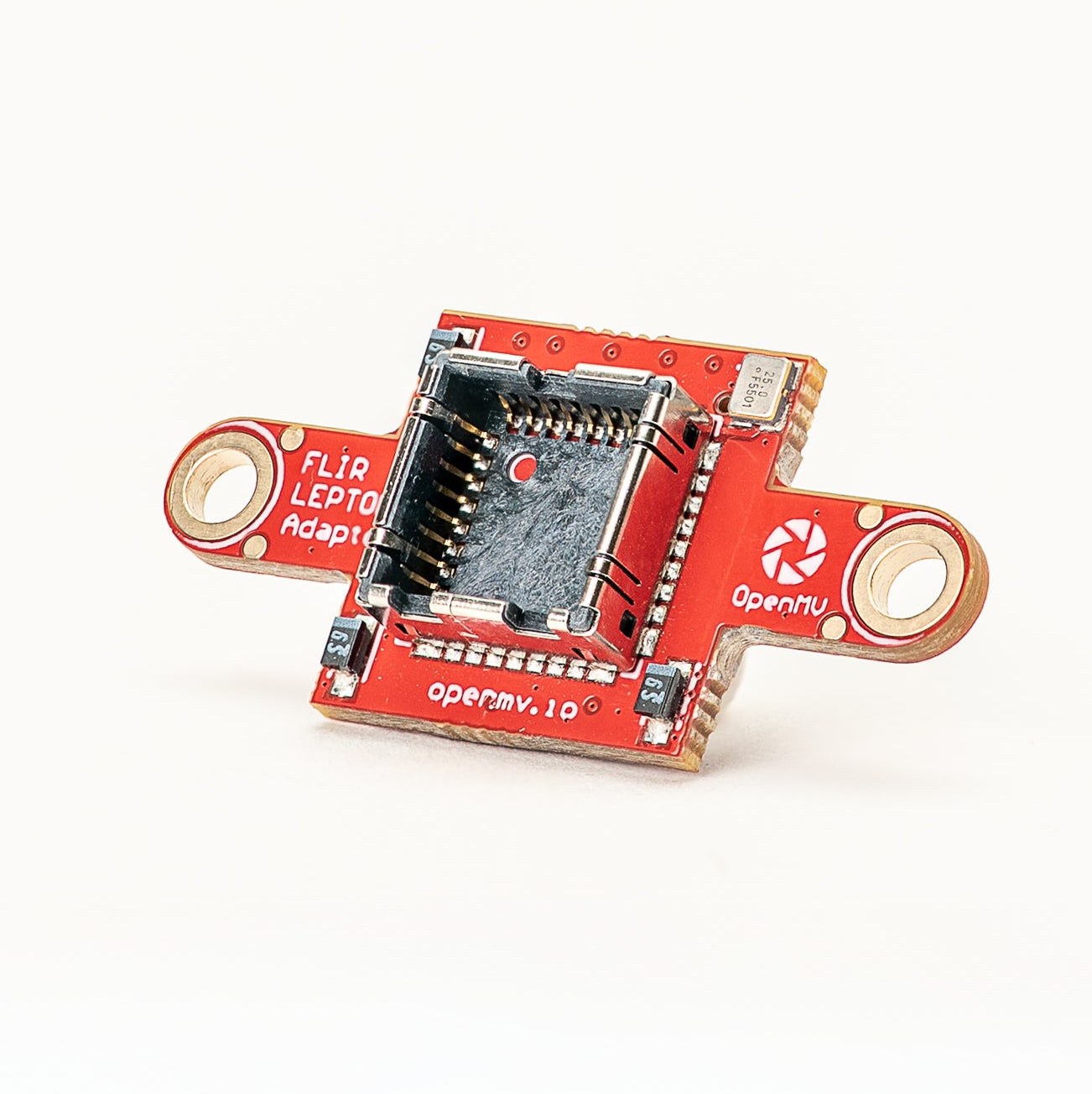

FLIR Lepton Adapter

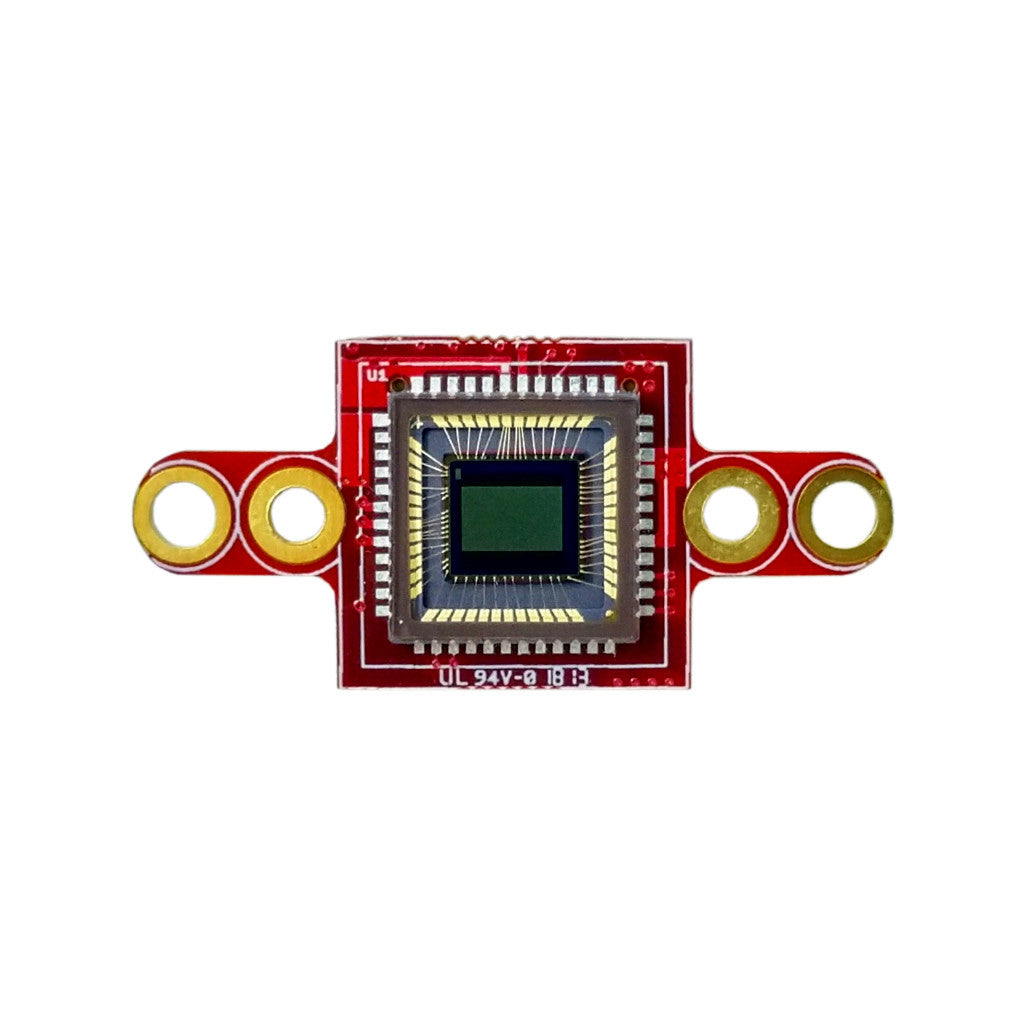

Global Shutter Camera Module
