OpenMV N6

ה‑OpenMV N6 בנוי סביב המעבד STM32N657 של STMicroelectronics (Cortex‑M55 @ 800 MHz) עם NPU מובנה בתדר 1 GHz המדורג ב‑600 GOPS INT8. הלוח משלב את ה‑NPU עם חיישן ה‑global‑shutter PAG7936 בנפח 1 MP על נשא נשלף, Ethernet בקצב גיגה‑ביט, USB‑C במהירות גבוהה, Wi‑Fi ו‑Bluetooth 5.1, ומריץ הסקה של YOLOv8/YOLOv11 בקצב 30 FPS במקביל לסטרימינג וידאו חי.

OpenMV N6

לדף נתונים מלא, תמונות ומידות ראו את דף המוצר של OpenMV N6.

עיקרי המאפיינים

  • STM32N657 Cortex‑M55 בתדר 800 MHz (1280 DMIPS) עם ARM Helium 128‑bit SIMD — תפוקת וקטור של 6.4 גיגה‑אופס.

  • NPU בתדר 1 GHz, 600 GOPS INT8 — מריץ זיהוי YOLOv8/YOLOv11 בקצב 30 FPS.

  • ISP עבור RAW Bayer של עד 5MP, 2D GPU לשינוי קנה מידה וסיבוב תלת‑ממדי, קידוד H.264 ל‑1080p, ו‑JPEG codec חומרתי.

  • 64 MB SDRAM חיצוני (16‑bit @ 200 MHz DDR, 800 MB/s) בנוסף ל‑4.2 MB SRAM פנימי ו‑32 MB octal flash (200 MHz DDR, 400 MB/s).

  • חיישן PAG7936 צבעוני בנפח 1 MP מסוג global‑shutter.

  • IMU מובנה (תאוצה + גירוסקופ) ו‑מיקרופון למיזוג אודיו + תנועה.

  • USB‑C במהירות גבוהה (480 Mb/s, מגבלת זרם של 1.5 A), Ethernet בקצב גיגה‑ביט (תומך PoE באמצעות מגן), Wi‑Fi a/b/g/n + Bluetooth 5.1 (אנטנת שבב או אפשרות U.FL).

  • שקע microSD — SD עד 2 GB, SDHC עד 32 GB, SDXC עד 2 TB.

  • מטען LiPo (טעינה מהירה של 500 mA), ADC למתח הסוללה, RTC עם 8 KB של זיכרון גיבוי ופין ייעודי לסוללת גיבוי.

  • 18 פיני I/O, כולם פלט 3.3 V / סובלני 3.3 V, 20 mA לכל פין, בעלי יכולת פסיקה.

  • נורית RGB למשתמש, לחצן משתמש, ונורית סטטוס נפרדת לטעינה / USB / מתח VIN.

אזהרה

פיני ה‑I/O של ה‑N6 אינם סובלניים ל‑5 V. אל תחברו את ההתקן ישירות ל‑MCU בעל 5 V כמו Arduino Mega. הזינו את ה‑N6 דרך VIN בלבד.

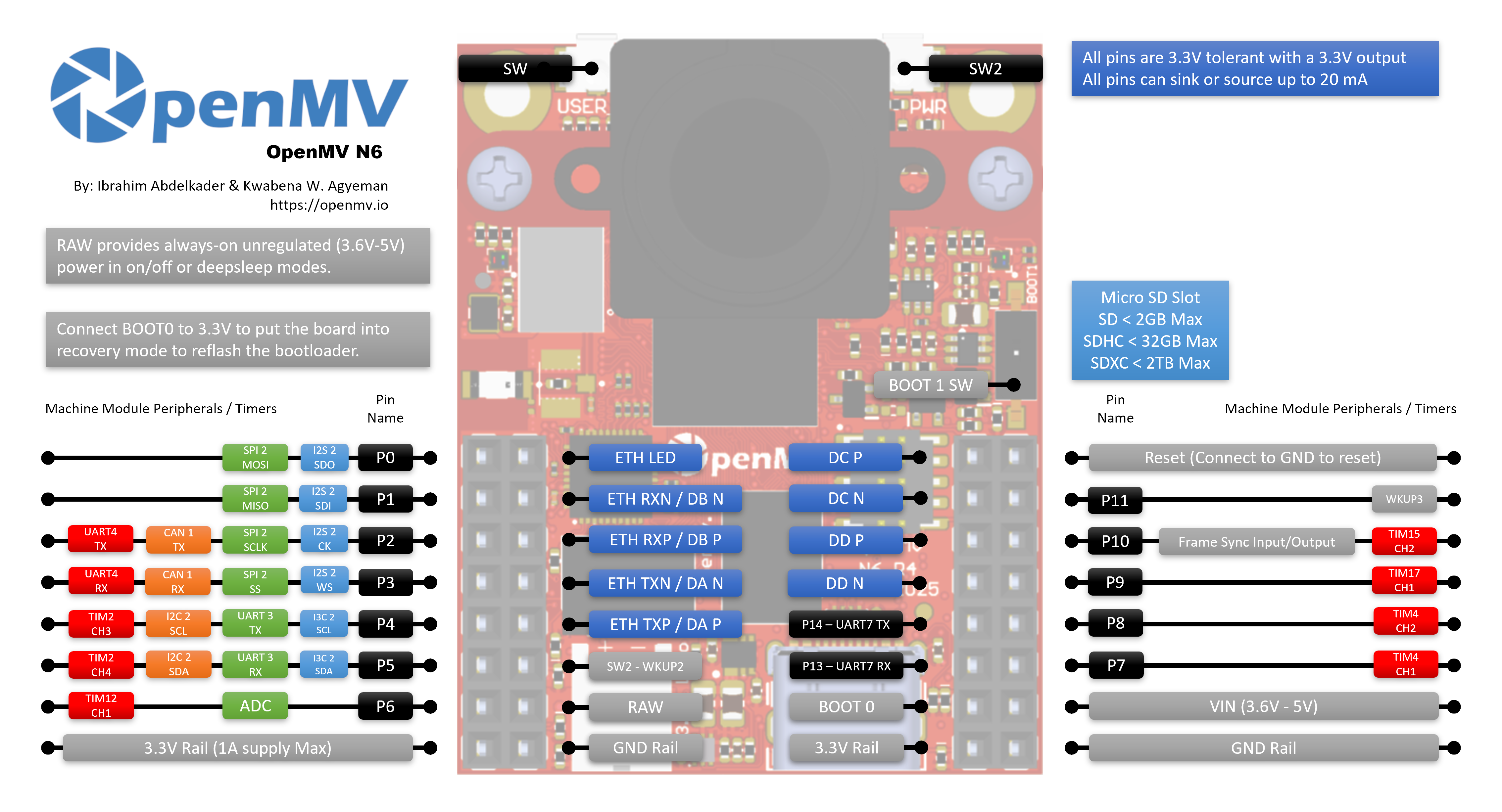

תרשים פינים

OpenMV N6 PAG7936 Pinout

טבלת פינים

שם פין

פונקציה

P0

SPI2 MOSI / I2S2 SDO

P1

SPI2 MISO / I2S2 SDI

P2

SPI2 SCLK / UART4 TX / CAN1 TX / I2S2 CK

P3

SPI2 SS / UART4 RX / CAN1 RX / I2S2 WS

P4

I2C2 SCL / UART3 TX / TIM2 CH3 / I3C2 SCL

P5

I2C2 SDA / UART3 RX / TIM2 CH4 / I3C2 SDA

P6

TIM12 CH1 (אין ADC בפין זה — ראו P6_ADC)

P6_ADC

כניסת ADC ייעודית של 12‑bit (מחוברת פנימית ל‑P6)

P7

TIM4 CH1

P8

TIM4 CH2

P9

TIM17 CH1

P10

TIM15 CH2 / I/O לסנכרון פריימים

P11

wakeup (פעיל בנמוך, WKUP3)

P12

RESET — משכו ל‑GND כדי לאפס את הלוח (אינו GPIO)

P13

UART7 RX

P14

UART7 TX

P15

SPI4 CS

P16

SPI4 SCK

P17

SPI4 MISO

P18

SPI4 MOSI

SW

לחצן משתמש (פעיל בנמוך)

ONOFF (SW2)

לחצן יציאה משינה עמוקה (פעיל בנמוך, WKUP2)

ST

נמוך במתח VIN, גבוה במתח USB

CHG

פעיל בנמוך; נמוך בזמן שסוללת LiPo מחוברת נטענת

PG

פעיל בנמוך; נמוך כאשר קיים מתח VIN או USB

BAT_ADC

ערוץ ADC פנימי המודד את מתח סוללת ה‑LiPo המחוברת

LED_RED

ערוץ אדום של נורית RGB (פעיל בנמוך)

LED_GREEN

ערוץ ירוק של נורית RGB (פעיל בנמוך)

LED_BLUE

ערוץ כחול של נורית RGB (פעיל בנמוך)

הערה

קו סנכרון הפריימים P10 הוא אפיק משותף. הוא מחווט אל ה‑MCU, אל פין ההדק / החשיפה של חיישן המצלמה, ואל מחבר המשתמש — כולם בו‑זמנית. הכיוון מוגדר על ידי היישום — ה‑MCU, החיישן, או אות חיצוני יכולים להניע אותו בהתאם לאופן שבו החיישן מוגדר (חלק מהחיישנים יכולים להשתמש באותו פין כקלט הדק או כפלט חשיפה). ודאו שרק מניע אחד פעיל בכל רגע.

הערה

ONOFF ו‑P11 מתייחסים למסילת ה‑RAW שתמיד פעילה (ולא למסילת ה‑3.3 V הממותגת), כך שהם נשארים פונקציונליים בזמן ששאר הלוח נמצא במצב שינה עמוקה / צריכת מתח נמוכה. שני הקלטים פעילים בנמוך.

פינים אלו עוברים דרך מסיטי מתח (level shifters) כדי שיוכלו לרכוב על מסילת ה‑RAW. אם אתם זקוקים בהחלט להתנהגות GPIO ישירה של 3.3 V על ONOFF או P11 (למשל כדי להניע אותם מ‑MCU של 3.3 V מבלי לעבור דרך המסיט), הלוח חושף משטחי גישור (jumper pads) של pull‑up ושל 0‑אוהם המאפשרים לעקוף את המסיט. זוהי עבודת חומרה מתקדמת — רוב המשתמשים צריכים להשאיר זאת כפי שהוא.

הערה

P15–P18 משותפים עם ה‑PHY של Gigabit Ethernet, המחווט ופעיל כברירת מחדל. כדי להשתמש בפינים אלו כ‑I/O למשתמש עליכם להלחים מחדש (reflow) את הנגד של 0‑אוהם בגב הלוח אל מיקום ה‑GPIO. פעולה זו מנטרלת רק את Gigabit Ethernet — Ethernet בקצב 10/100 Mb/s ממשיך לעבוד על הפינים הייעודיים שלו.

פיני מתח

  • 3.3V — מסילת 3.3 V מיוצבת. פלט בלבד ב‑N6 — אל תזינו מתח חיצוני לפין זה. עד 1 A זמין למגנים.

  • VIN — כניסת 5 V. מזינה את הלוח ואת מטען ה‑LiPo המובנה.

  • RAW — קלט/פלט, תמיד פעיל (3.6 V – 5 V). נושא את מקור המתח הפעיל (VIN, USB, או סוללה מחוברת), וניתן להשתמש בו גם ככניסה. עליכם להניע את RAW דרך דיודה טורית בעת הזנת מתח לתוכו — אחרת זרם יזרום בחזרה לתוך VIN/USB ויפגע באספקת המתח או בהגנה המובנית.

  • GND — אדמה משותפת.

הערה

שבב ניהול המתח המובנה בוחר אוטומטית מבין USB או VIN את בעל המתח הגבוה יותר כדי להזין את הלוח ואת מטען הסוללה. אם מחוברת סוללת LiPo היא נטענת מעודף המתח הזמין, והבקר נופל בחזרה לסוללה כדי לשמור על פעולת הלוח אם VIN/USB צונחים או מנותקים.

הערה

בגב הלוח קיימים משטחי הלחמה עבור סוללת גיבוי חיצונית של 3.3 V ל‑RTC. חיווט סוללת מטבע למשטחים אלו שומר על פעולת ה‑RTC ושל 8 KB זיכרון הגיבוי בזמן ששאר הלוח אינו מקבל מתח.

טיפ

השתמשו במעריך חיי הסוללה כדי לדמות כמה זמן ה‑N6 יפעל על סוללה עבור מחזור עבודה נתון של פעילות / שינה עמוקה.

פיני Ethernet

ה‑N6 חושף את זוגות ה‑MDI של ה‑PHY של ה‑Ethernet על משטחים ייעודיים לצד מחבר ה‑GPIO. פיני ה‑MDI אינם בטוחים לחיווט ישיר אל RJ45 — רכיבי מגנטיקה של Ethernet (שנאי בידוד, מובנה במחבר magjack או על המגן) הם הכרחיים בין ה‑PHY לבין הכבל. מגן ה‑PoE של OpenMV כולל אותם; אם אתם מייצרים מחבר משלכם, השתמשו ב‑RJ45 משולב מגנטיקה או בשנאי חיצוני.

  • ETH_LED — נורית קישור/פעילות. פעילה בנמוך כאשר קיים קישור; מהבהבת בעת תעבורה.

  • DA P / DA N — זוג A (TX ב‑10/100, בשימוש בכל המהירויות).

  • DB P / DB N — זוג B (RX ב‑10/100, בשימוש בכל המהירויות).

  • DC P / DC N — זוג C, בשימוש רק בקצב גיגה‑ביט.

  • DD P / DD N — זוג D, בשימוש רק בקצב גיגה‑ביט.

קצב 10/100 Mb/s זקוק רק לזוגות A ו‑B. גיגה‑ביט זקוק לכל ארבעת הזוגות A–D.

פיני שחזור וניפוי באגים

  • RESET — משכו ל‑GND כדי לאפס את הלוח. שחרורו מאפשר ל‑MCU להתחיל לפעול כרגיל.

  • BOOT0 — משכו ל‑3.3 V בזמן הזנת מתח ללוח כדי להיכנס למצב ROM bootloader. OpenMV IDE משתמש במצב זה כדי להבריק מחדש את ה‑bootloader המובנה.

  • BOOT1 — מתג המעביר את הלוח למצב מפתח לשימוש עם כלי ST (ST‑LINK המחובר למחבר ה‑SWD/JTAG בן 10 הפינים של ARM). השאירו זאת מנוטרל לפעולה רגילה עם קושחה וכלים של OpenMV.

מותקן מחבר SWD/JTAG בן 10 פינים של ARM ייעודי, תואם למתאמי ST‑LINK ו‑SEGGER J‑Link.

התקנים היקפיים מובנים

נוריות LED

ל‑N6 שתי נוריות RGB:

  • נורית RGB למשתמש — ניתנת לשליטה תוכנתית, חשופה כ‑LED_RED, LED_GREEN ו‑LED_BLUE

    from machine import LED

LED("LED_RED").on()
LED("LED_GREEN").on()
LED("LED_BLUE").on()

  • נורית מתח — מונעת ישירות על ידי חומרת ניהול המתח המובנית, ללא שליטה תוכנתית. השתמשו בה כדי לזהות מבט אחד את מצב אספקת המתח.

    במהלך הריצה:

    ערוץ

    משמעות

    כחול

    VIN מזין את הלוח (כבוי במתח USB)

    ירוק

    קיים מתח USB או VIN

    אדום

    טעינה של סוללת LiPo מחוברת

    בשינה עמוקה כל הערוצים כבויים למעט האדום, שעדיין נדלק בזמן שסוללת LiPo נטענת.

לחצני משתמש

ל‑N6 שני לחצנים:

  • SW — לחצן משתמש לשימוש כללי. פעיל כאשר נמשך לנמוך.

  • ONOFF (SW2) — לחצן יציאה משינה. הלחצן היחיד שיכול להוציא את הלוח משינה עמוקה.

from machine import Pin

sw    = Pin("SW",    Pin.IN)   # user button
onoff = Pin("ONOFF", Pin.IN)   # SW2 — wakes from deep sleep
print(sw.value(), onoff.value())

כדי להעביר את הלוח לשינה עמוקה ולגרום ל‑ONOFF (SW2) להעיר אותו בחזרה, פשוט קראו לmachine.deepsleep() — אין צורך בהגדרת יציאה משינה, הלחצן מחווט ישירות לכניסת WKUP2:

import machine

machine.deepsleep()   # press ONOFF (SW2) to wake the board

ניתן גם לחווט את ONOFF כמתג מתח רך. הפעילו על הקצה העולה — הקו מתייצב בגבוה לאחר שהמשתמש משחרר את הלחצן, כך שהלחיצה הבאה היא ללא ספק אירוע יציאה משינה:

import machine
from machine import Pin

def power_off(_):
    machine.deepsleep()

Pin("ONOFF", Pin.IN).irq(power_off, Pin.IRQ_RISING)

# ...rest of the application runs here. Press ONOFF once to sleep,
# press it again to wake.

פיני סטטוס מתח

שלושה קלטי סטטוס פעילים‑בנמוך מאפשרים לקושחה לראות מה שבב ניהול המתח המובנה עושה:

  • ST — נמוך כאשר הלוח פועל על VIN, גבוה כאשר פועל על מתח USB.

  • CHG — נמוך בזמן שסוללת LiPo מחוברת נטענת.

  • PG — נמוך כאשר קיים מתח VIN או USB.

from machine import Pin

on_vin    = not Pin("ST",  Pin.IN).value()
charging  = not Pin("CHG", Pin.IN).value()
power_ok  = not Pin("PG",  Pin.IN).value()

חיישן מצלמה

ה‑PAG7936 מונע דרך מודול הcsi — חיישני מצלמה

import csi

cam = csi.CSI()
cam.reset()
cam.pixformat(csi.RGB565)
cam.framesize(csi.HD)         # 1280×800
cam.snapshot(time=2000)       # let auto‑exposure settle

while True:
    img = cam.snapshot()

החיישן יושב על מודול נשלף — החליפו אותו בכל אחד ממודולי המצלמה האחרים של OpenMV (global shutter, תרמי, רזולוציה גבוהה יותר וכו«) מבלי לשנות את שאר הלוח.

ה‑PAG7936 תומך במצב מופעל‑הדק (triggered) — אינטגרציית הפיקסלים מתיישרת בדיוק עם כל קריאת csi.CSI.snapshot במקום עם שעון הפריים הרץ חופשי, שימושי לסנכרון לכידה לאירוע חיצוני או לחיישן אחר. הפעילו זאת דרך csi.CSI.ioctl עם csi.IOCTL_SET_TRIGGERED_MODE. קצב הפריימים יורד לכמחצית ממצב הריצה החופשית מאחר שהקריאה כבר אינה מתבצעת בצנרת (pipeline) עם אינטגרציית הפריים הבא:

cam.ioctl(csi.IOCTL_SET_TRIGGERED_MODE, True)

NPU

ה‑Neural‑ART NPU של ה‑N6 בתדר 1 GHz (600 GOPS INT8) חשוף דרך מודול הml — למידת מכונה. מודלים המאוחסנים במערכת הקבצים לקריאה בלבד /rom נטענים ישירות מה‑flash מבלי להעתיק ל‑RAM, כך שאפילו מזהים גדולים נכנסים בנוחות לצד חוצץ הפריימים החי. הריצו מזהה YOLOv8 על כל פריים וציירו את התחזיות על גבי התמונה החיה:

import csi
import time
import ml
from ml.postprocessing.ultralytics import YoloV8

# Initialize the sensor.
csi0 = csi.CSI()
csi0.reset()
csi0.pixformat(csi.RGB565)
csi0.framesize(csi.VGA)

# Load YOLO V8 model from ROM FS.
model = ml.Model("/rom/yolov8n_192.tflite", postprocess=YoloV8(threshold=0.4))
print(model)

# Visualization parameters.
n = len(model.labels)
model_class_colors = [
    (int(255 * i // n), int(255 * (n - i - 1) // n), 255)
    for i in range(n)
]

clock = time.clock()
while True:
    clock.tick()
    img = csi0.snapshot()

    # boxes is a list of list per class of ((x, y, w, h), score) tuples
    boxes = model.predict([img])

    # Draw bounding boxes around the detected objects
    for i, class_detections in enumerate(boxes):
        rects = [r for r, score in class_detections]
        labels = [model.labels[i] for j in range(len(rects))]
        colors = [model_class_colors[i] for j in range(len(rects))]
        ml.utils.draw_predictions(img, rects, labels, colors, format=None)

    print(clock.fps(), "fps")

מיקרופון

המיקרופון המובנה נלכד דרך audio — מודול אודיו. כל חוצץ מגיע כ‑bytearray של PCM ב‑signed‑16‑bit, מה שהופך לטריוויאלי להזין אותו אל ulab/numpy לצורך DSP מהיר. מזהה עוצמת קול פשוט — מדפיס בכל פעם שעוצמת ה‑RMS חוצה סף:

import audio
from ulab import numpy as np

def loudness(pcmbuf):
    samples = np.array(np.frombuffer(pcmbuf, dtype=np.int16), dtype=np.float)
    rms = np.sqrt(np.mean(samples ** 2))
    if rms > 10000:
        print("Loud!", int(rms))

audio.init(channels=1, frequency=16000, gain_db=24)
audio.start_streaming(loudness)

while True:
    pass

IMU

התאוצה + הגירוסקופ המובנים מתחת למודול המצלמה חשופים דרך imu — חיישן imu

import imu
import time

while True:
    print(imu.acceleration_mg())   # (x, y, z) in milli‑g
    print(imu.angular_rate_mdps()) # (x, y, z) in milli‑deg/s
    time.sleep_ms(100)

Wi‑Fi

ה‑CYW43439 המובנה חשוף דרך network — הגדרת רשת כממשק תחנה. לאחר ההתחברות, ipconfig("addr4") מחזיר את הזוג (ip, netmask)

import network, time

wlan = network.WLAN(network.STA_IF)
wlan.active(True)
wlan.connect("ssid", "password")
while not wlan.isconnected():
    time.sleep(1)
print("Wi‑Fi IP:", wlan.ipconfig("addr4")[0])

Bluetooth

אותו CYW43439 חושף גם Bluetooth 5.1. השתמשו בaioble — BLE אסינכרוני עבור BLE ידידותי ל‑asyncio — לדוגמה, פרסמו (advertise) כהתקן היקפי והמתינו ל‑central שיתחבר:

import asyncio
import aioble

async def run():
    while True:
        conn = await aioble.advertise(250_000, name="OpenMV-N6")
        print("Connected:", conn.device)
        await conn.disconnected()

asyncio.run(run())

Ethernet

כאשר RJ45 (עם מגנטיקה) מחובר למשטחי ה‑MDI, ה‑PHY של גיגה‑ביט מופיע כממשק LAN. DHCP פועל אוטומטית ברגע שהקישור עולה:

import network, time

lan = network.LAN()
lan.active(True)
while not lan.isconnected():
    time.sleep(1)
print("Ethernet IP:", lan.ipconfig("addr4")[0])

כרטיס microSD

כאשר כרטיס מוכנס הוא מעוגן (mounted) אוטומטית ב‑/sdcard וניתן לשימוש דרך מערכת הקבצים הרגילה:

import os

for entry in os.listdir("/sdcard"):
    print(entry)

טבלת אפיקים

GPIO

השתמשו בmachine.Pin כדי לקרוא או להניע כל אחד מהפינים המסומנים בהדפס המשי. הפלטים הם 3.3 V CMOS ויכולים לשקוע/לספק עד 20 mA לכל פין.

from machine import Pin

out = Pin("P0", Pin.OUT)
out.on()
out.off()
out.value(1)

inp = Pin("P1", Pin.IN, Pin.PULL_UP)
print(inp.value())

כל פין כניסה יכול גם להפעיל פסיקה במעברי קצה:

def handler(pin):
    print("triggered:", pin)

Pin("P1", Pin.IN, Pin.PULL_UP).irq(
    handler, Pin.IRQ_FALLING | Pin.IRQ_RISING,
)

UART

אפיק

TX

RX

UART3

P4

P5

UART4

P2

P3

UART7

P14

P13


from machine import UART

uart = UART(3, baudrate=115200)
uart.write("hello")
uart.read(5)

I²C

אפיק

SCL

SDA

I2C2

P4

P5


from machine import I2C

i2c = I2C(2, freq=400_000)
i2c.scan()
i2c.writeto(0x76, b"hi")

ניתן להשתמש באותה חומרה גם במצב יעד (slave) דרך machine.I2CTarget כדי לחשוף אזור זיכרון לבקר I²C אחר:

from machine import I2CTarget

buf = bytearray(32)
target = I2CTarget(2, addr=0x42, mem=buf)

SPI

אפיק

MOSI

MISO

SCK

CS

SPI2

P0

P1

P2

P3

SPI4

P18

P17

P16

P15


from machine import SPI
from machine import Pin

spi = SPI(2, baudrate=10_000_000)
cs = Pin("P3", Pin.OUT, value=1)   # CS is not driven by the SPI peripheral

cs.value(0)
spi.write(b"hello")
cs.value(1)

CAN

אפיק

TX

RX

CAN1

P2

P3

הערה

CAN עדיין אינו נתמך בלוח זה בקושחה v5.0.0.

from machine import CAN

can = CAN(1, 500_000)
can.set_filters(None)
can.send(0x123, b"\xDE\xAD\xBE\xEF")
print(can.recv())

ADC

שני ערוצי ה‑ADC עוברים דרך מחלק מתח עם חוצץ op‑amp לפני שהם מגיעים ל‑MCU, כך ש‑read_u16() ממופה למתח כניסה שונה בקנה מידה מלא בכל פין.

פין

קנה מידה מלא

הערות

P6_ADC

~3.3 V

משטח לשימוש כללי, מחובר פנימית ל‑P6

BAT_ADC

~5.0 V

ערוץ פנימי עבור סוללת ה‑LiPo


from machine import ADC
import time

adc = ADC("P6_ADC")
bat = ADC("BAT_ADC")

while True:
    print("P6:", adc.read_u16() * 3.3 / 65535, "V")
    print("BAT:", bat.read_u16() * 5.0 / 65535, "V")
    time.sleep_ms(100)

PWM

פין

טיימר / ערוץ

P4

TIM2 CH3

P5

TIM2 CH4

P6

TIM12 CH1

P7

TIM4 CH1

P8

TIM4 CH2

P9

TIM17 CH1

P10

TIM15 CH2

הניעו כל אחד מהם דרך machine.PWM

from machine import Pin, PWM

pwm = PWM(Pin("P6"), freq=1_000, duty_u16=32768)

אפיקים תוכנתיים (bit‑banged)

machine.SoftI2C ו‑machine.SoftSPI עובדים על כל GPIO אם אתם זקוקים לאפיק נוסף.

חיישן תרמי (חיצוני ללוח)

הקושחה כוללת את מנהל ההתקן fir — מנהל התקן לחיישן תרמי (fir == far infrared) עבור מצלמות תרמיות מחווטות חיצונית:

  • MLX90621 — מערך IR בגודל 16 × 4

  • MLX90640 — מערך IR בגודל 32 × 24

  • MLX90641 — מערך IR בגודל 16 × 12

  • AMG8833 — מערך IR בגודל 8 × 8

חווטו את המודול לאפיק ה‑I²C של הלוח וקראו פריימים עם fir.init() + fir.snapshot()

import time
import image
import fir

fir.init()                          # auto‑detects the sensor
clock = time.clock()

while True:
    clock.tick()
    try:
        img = fir.snapshot(x_scale=5, y_scale=5,
                           color_palette=image.PALETTE_IRONBOW,
                           hint=image.BICUBIC,
                           copy_to_fb=True)
    except OSError:
        continue
    print(clock.fps())

מנהל ההתקן fir מתקשר עם החיישן רק דרך I²C 2 — חווטו את המודול אל P4 (SCL) ואל P5 (SDA).

תזמון

time

מודול הtime מכסה השהיות חוסמות, טיקים מונוטוניים, ומדידת זמן שחלף:

import time

time.sleep(1)              # seconds
time.sleep_ms(500)
time.sleep_us(10)

start = time.ticks_ms()
# ...do work...
elapsed = time.ticks_diff(time.ticks_ms(), start)

טיימרים וירטואליים

machine.Timer מתזמן פונקציות callback מחזוריות או חד‑פעמיות מבלי לצרוך משבצת טיימר חומרתית. העבירו -1 כ‑id כדי להשתמש בטיימר וירטואלי (תוכנתי):

from machine import Timer

one_shot = Timer(-1)
one_shot.init(period=5_000, mode=Timer.ONE_SHOT,
              callback=lambda t: print("once"))

periodic = Timer(-1)
periodic.init(period=2_000, mode=Timer.PERIODIC,
              callback=lambda t: print("tick"))

ערכי המחזור הם במילישניות. קראו לdeinit() כדי לעצור ולשחרר את המשבצת.

שעון זמן אמת

machine.RTC שומר על זמן שעון‑קיר לאורך איפוסים ו(עם סוללת הגיבוי האופציונלית של 3.3 V המחווטת למשטחים האחוריים, ראו פיני מתח) לאורך אובדן מתח מלא:

from machine import RTC

rtc = RTC()
rtc.datetime((2026, 4, 30, 4, 12, 0, 0, 0))   # Y, M, D, weekday, h, m, s, subsec
print(rtc.datetime())

ה‑RTC פועל גם דרך שינה עמוקה, כך שניתן להשתמש בו כמקור יציאה משינה עבור machine.deepsleep().

Watchdog

machine.WDT מאפס את הלוח אם היישום נתקע. לאחר שהופעל אי אפשר לעצור או להגדיר אותו מחדש — האכילו אותו מעת לעת בתוך הלולאה הראשית שלכם:

from machine import WDT

wdt = WDT(timeout=5_000)   # 5 second window
while True:
    # ...do work...
    wdt.feed()

מידע על אתחול ועל זמן ריצה

חלון bootloader של USB

בכל הדלקת מתח המצלמה מריצה bootloader קצר (כמה שניות) המאפשר ל‑OpenMV IDE לעדכן את הקושחה מבלי שהמשתמש יצטרך להיכנס למצב DFU. לאחר שהחלון פג ה‑bootloader מעביר את השליטה ל‑boot.py ולאחר מכן ל‑main.py.

סקריפט רץ יכול להיכנס מחדש ל‑bootloader לפי דרישה על ידי קריאה לmachine.bootloader()

import machine

machine.bootloader()

מערכת קבצים וסדר אתחול

קושחת ה‑N6 מעגנת עד שלוש מערכות קבצים באתחול:

  • flash פנימי — תמיד מעוגן ב‑/flash. מחזיק את main.py ואת README.txt כברירת מחדל; נוצר באתחול הראשון.

  • כרטיס microSD — אם מוכנס כרטיס הוא מעוגן ב‑/sdcard.

  • ROMFS — מערכת קבצים לקריאה בלבד, ממופת לזיכרון, ב‑/rom, המשמשת לשליחת נכסי נתונים גדולים (למשל מודלי AI) שנהנים מגישת zero‑copy. מעוגנת אוטומטית על ידי MicroPython בעת ההפעלה, לפני שכל קוד Python של המשתמש רץ.

לאחר העיגון, ספריית העבודה נקבעת ל‑/sdcard כאשר הכרטיס נוכח, אחרת ל‑/flash. המפרש מריץ לאחר מכן סקריפטים מאותה ספרייה:

  • boot.py מורץ בכל איפוס רך (כל soft reset: אתחול קר, Ctrl‑D מה‑REPL, או בכל פעם שהסקריפט הרץ חוזר).

  • main.py מורץ רק באתחול קר, מיד לאחר boot.py. איפוסים רכים עוקבים מריצים מחדש את boot.py אך נופלים ישירות ל‑REPL — כדי להריץ מחדש את main.py עליכם לאפס את הלוח לחלוטין.

הנחת boot.py או main.py על כרטיס ה‑SD דורסת את העותק שב‑flash מבלי לגעת בו — שני הקבצים מחופשים בספריית האתחול (/sdcard כאשר הכרטיס מעוגן, אחרת /flash).

ברירת המחדל של main.py הנשלחת על לוח שזה עתה הוברק רק מהבהבת את הערוץ הכחול של נורית ה‑RGB למשתמש כפעימת לב (שני פולסים קצרים, מרווח קצר), כך שתוכלו לדעת שהקושחה אותחלה כראוי ללא כל מארח מחובר.

sys.path מורחב כדי לכלול את כל שלוש מערכות הקבצים ואת תת‑הספריות lib/ שלהן, כך שמודולים הניתנים לייבוא יכולים לשכון ב‑/flash/lib, ב‑/sdcard/lib, או ב‑/rom/lib.

כדי לאלץ את המערכת להתעלם מכרטיס SD מוכנס (למשל כדי להריץ את main.py שב‑flash גם כאשר כרטיס נוכח), צרו קובץ ריק בשם SKIPSD בשורש של /flash.

כאשר מחובר דרך USB, מערכת הקבצים של האתחול (/sdcard אם כרטיס נוכח, אחרת /flash) גם מונה ככונן אחסון‑המוני (mass‑storage) של USB במארח, ומאפשרת לכם לערוך את boot.py, main.py, וכל קובץ אחר ישירות. הוציאו את הכונן לפני איפוס המצלמה כדי שהמארח ירוקן את הכתיבות שבמטמון.

הערה

מאחר שמערכת ההפעלה מתייחסת לכונן כהתקן בלוק פסיבי, קבצים שנוצרו או שונו על ידי קוד הרץ על OpenMV Cam לא יופיעו עד שהמארח יעגן מחדש את הכונן. אם גם מערכת ההפעלה וגם OpenMV Cam כותבות לאותה מערכת קבצים בו‑זמנית, מערכת ההפעלה תנצח ותדרוס שינויים שנעשו על ידי המצלמה. השתמשו בכרטיס ה‑SD עבור כל נתון שהסקריפט כותב בחזרה, ועגנו מחדש לפני קריאת קבצים אלו מהמארח.

הערה

הערוץ האדום של נורית ה‑RGB למשתמש עשוי להידלק לרגע בזמן שהמארח קורא מכונן אחסון‑ההמוני של USB או כותב אליו — זהו מחוון פעילות מונע‑קושחה, לא תקלה.

גדלי אחסון

ה‑N6 נשלח עם:

  • /flash — מערכת קבצים FAT בגודל 4 MB, קריאה/כתיבה.

  • /rom — ROMFS בגודל 24 MB לקריאה בלבד הממופה לזיכרון, המשמש לשליחת סקריפטים ומודלי ML שנהנים מגישת mmap מסוג zero‑copy.

  • /sdcard — הגודל המלא של כל כרטיס microSD שמוכנס (כאשר נוכח), קריאה/כתיבה.

מחוון תקלה קשה (hard‑fault)

אם נורית ה‑RGB למשתמש מחזרת במהירות בין כל הצבעים — מהר מספיק שזה נוטה להיראות כמו נורית לבנה מנצנצת ולא כגוונים נפרדים — הקושחה נתקלה בתקלה קשה בלתי ניתנת לשחזור. הבריקו מחדש את הקושחה כדי להתאושש; אם הברקה מחדש אינה עוזרת, ייתכן שהלוח נפגע פיזית.

ספריות תוכנה

ראו את אינדקס הספרייה לרשימה המלאה של המודולים — כולל אלו הייחודיים לבניית ה‑N6.
