TV Shield

De TV Shield geeft de OpenMV Cam een analoge NTSC-video-uitgang via een VS23S010 SPI-naar-NTSC-videogenerator, die een ingebouwde RCA-aansluiting aanstuurt zodat u een composietvideoscherm rechtstreeks op de camera kunt aansluiten.

TV Shield

Raadpleeg voor het volledige datasheet, foto’s en bestelinformatie de productpagina van de TV Shield.

Hoogtepunten

  • VS23S010 SPI-naar-NTSC-chip

  • 352x240 NTSC SIF-uitvoer bij 60 Hz

  • Ingebouwde RCA-aansluiting voor composietvideo

Pinout

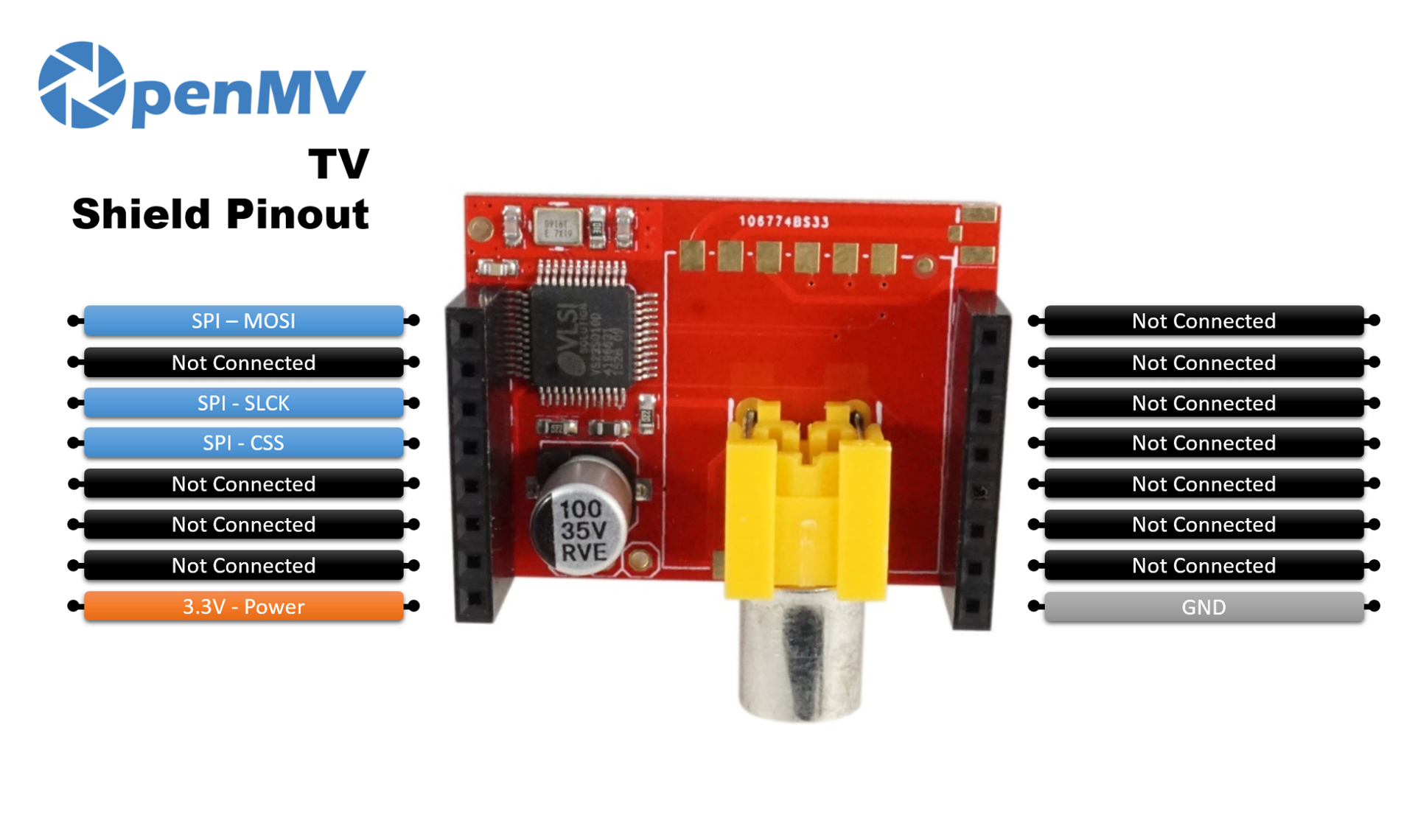

TV Shield Pinout

Pinreferentie

Pin

Functie

P0

SPI MOSI — data naar de VS23S010

P2

SPI-klok

P3

SPI-chipselectie

3,3V-rail

Voedt de VS23S010

GND-rail

Gemeenschappelijke aarde (ook doorgevoerd naar de ingebouwde RCA-aansluiting)

Notitie

De NTSC-video-uitgang, VIN en GND zijn ook uitgebroken naar doorvoergaten aan de onderkant van de shield — soldeer daar draden aan om het bedrade composietvideosignaal van de print af te nemen.

Gebruik

Stuur de shield aan via de TVDisplay-klasse die wordt aangeboden door de display-module. Stream cameraframes via de RCA-aansluiting op 352×240 SIF:

import csi
import display
import time

csi0 = csi.CSI()
csi0.reset()
csi0.pixformat(csi.RGB565)
csi0.framesize(csi.SIF)

tv = display.TVDisplay()
clock = time.clock()

while True:
    clock.tick()
    tv.write(csi0.snapshot())
    print(clock.fps())
