1. Início rápido¶

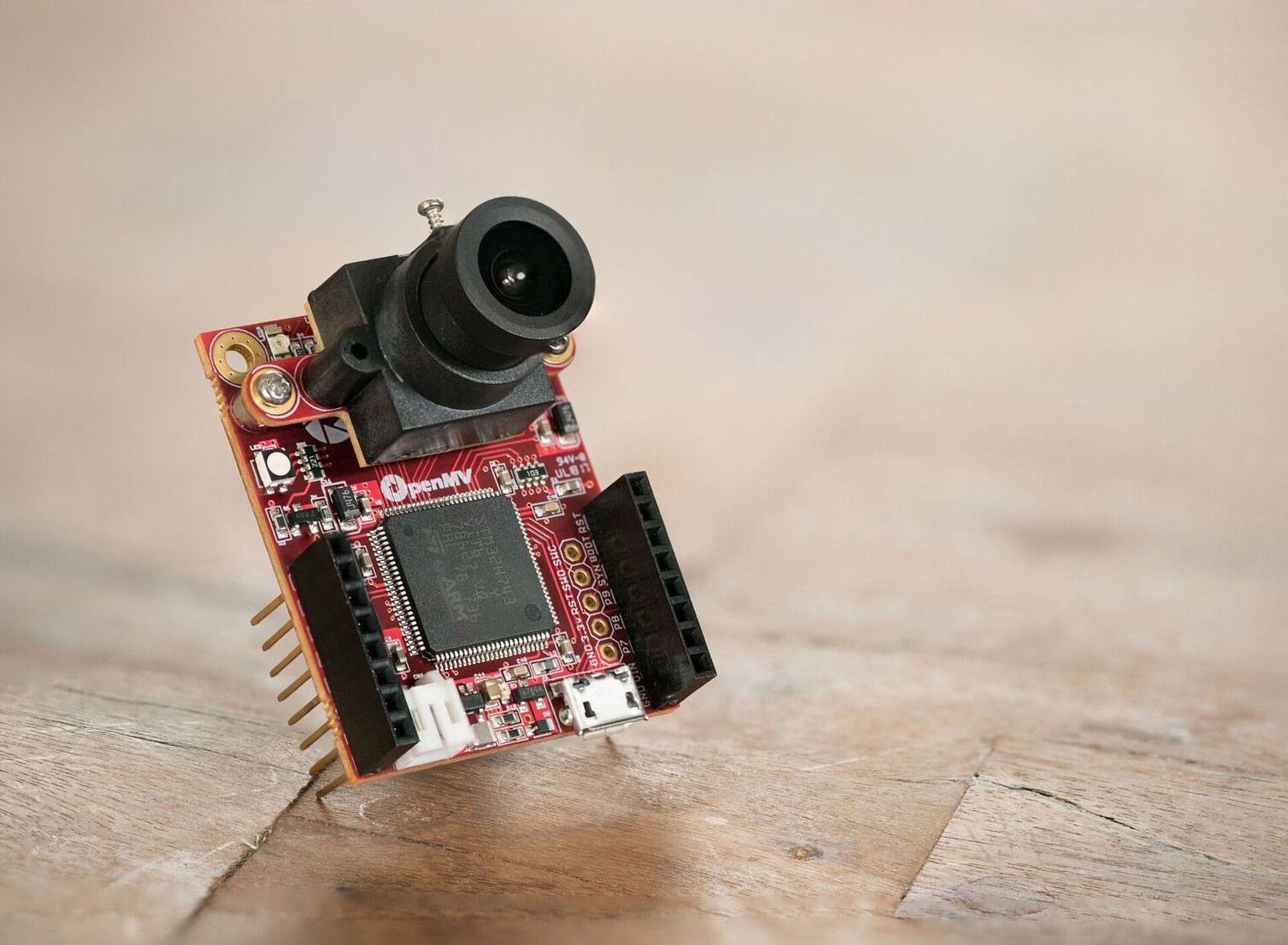

Bem-vindo – estamos entusiasmados por apresentar-lhe a OpenMV Cam, uma câmara pequena e programável que executa Python diretamente no dispositivo. Escreva algumas linhas de código, prima executar, e a câmara começa a ver: detetar faces, rastrear cores, ler etiquetas, seguir linhas – sem PC no circuito e sem configuração pesada para fazer antes.
Este guia de início rápido irá pô-lo a funcionar em poucos minutos: instalará o IDE, ligará a câmara e executará um detetor de faces em direto como o seu primeiro script.
1.1. Instalar o OpenMV IDE¶
O OpenMV IDE é a aplicação de secretária para escrever scripts, executá-los na câmara e ver os resultados em direto. Faça o download para Windows, macOS ou Linux aqui, e depois instale-o:
Windows – execute o instalador. Instala o IDE juntamente com os drivers USB da câmara; siga as instruções predefinidas.
macOS – abra o
.dmge arraste o OpenMV IDE para a pasta Aplicações.Linux – execute
chmod +x openmv-ide-*.run && ./openmv-ide-*.rune siga as instruções do instalador.
Nota
Para configurações automatizadas ou sem interface gráfica, os instaladores também podem ser executados a partir da linha de comandos com flags de instalação silenciosa. Consulte o README do openmv-ide para os comandos exatos por plataforma.
1.2. Ligar a câmara¶
Ligue a câmara ao computador com um cabo USB de dados. Aguarde que a sua unidade seja montada e que o LED azul comece a piscar, e depois clique no botão de ligação – o ícone de ficha na parte inferior da barra de ferramentas.
Na primeira ligação, o IDE compara o firmware da câmara com a versão que inclui e oferece-se para o atualizar. Aceite o pedido para instalar o firmware mais recente; demora alguns segundos, e o IDE volta a ligar-se automaticamente quando terminar.
Se a câmara não aparecer, ou se quiser saber os detalhes do que a ligação e a atualização fazem, consulte Ligar uma câmara e Atualizações de firmware e recuperação.
Nota
Ficou preso em algo? Publique nos fóruns OpenMV – a comunidade e a equipa OpenMV estão disponíveis para ajudar.
1.3. Execute o seu primeiro script¶
A sua OpenMV Cam é fornecida com o detetor de faces BlazeFace da Google na flash. Cole este script no editor:
import csi
import time
import ml
from ml.postprocessing.mediapipe import BlazeFace
# Set up the camera sensor.
csi0 = csi.CSI()
csi0.reset() # Initialize the sensor to a known state.
csi0.pixformat(csi.RGB565) # Capture 16-bit colour.
csi0.framesize(csi.QVGA) # Set a small, fast frame size.
# BlazeFace was trained on square images, so crop to a centred
# square the size of the sensor's height.
side = csi0.height()
csi0.window((side, side))
# Load the built-in face detector. The post-processor turns the
# network's raw output into a list of detections; threshold sets how
# confident a detection must be to count.
model = ml.Model("/rom/blazeface_front_128.tflite",
postprocess=BlazeFace(threshold=0.4))
clock = time.clock() # For measuring the frame rate.
while True:
clock.tick()
img = csi0.snapshot() # Capture one frame.
# predict() runs the network and returns one
# ((x, y, w, h), score, keypoints) tuple per detected face.
for rect, score, keypoints in model.predict([img]):
# Draw the box around the face...
ml.utils.draw_predictions(img, [rect], ("face",),
((0, 0, 255),), format=None)
# ...and mark the six landmarks: eyes, nose, mouth, ears.
ml.utils.draw_keypoints(img, keypoints, color=(255, 0, 0))
print(clock.fps(), "fps")
Prima o botão verde Run e aponte a câmara para uma face. O visualizador do buffer de fotograma desenha uma caixa à volta de cada face e marca os olhos, nariz, boca e orelhas, enquanto o terminal série apresenta a taxa de fotogramas.
Este script – e um para quase todas as funcionalidades da câmara – está também incluído no IDE em File → Examples, filtrado para a sua placa ligada. Abra um, prima executar e comece a explorar o que a câmara consegue fazer.
1.4. Para onde ir a seguir¶
O ponto de entrada depende do que já sabe. O tutorial tem três pontos de partida – novo em Python, novo em hardware, ou pronto para visão por computador – por isso escolha o que se adequa. As referências e o guia do IDE estão aqui sempre que precisar.
