Шілди OpenMV¶

Додаткові плати, що підключаються до OpenMV Cam та розширюють її можливостями мережі, керування двигунами, дисплеями, датчиками тощо. Кожна сторінка описує призначення шілда, ключові характеристики та API для керування ним із MicroPython.

Сучасні шілди¶

Gigabit PoE Shield

Gigabit PoE Shield

Gigabit Ethernet з PoE для потокової передачі з вищою пропускною здатністю.

Servo Shield

Керування до 4 сервоприводів зі споживанням до 5A при живленні камери, вхід 6–36В.

Battery Shield

Живлення від батареї 1.8–5.5В через роз'єм DC barrel jack, плюс широкий вхід 6–36В.

Touch LCD Shield

Touch LCD Shield

SPI LCD 2.3" 320×240 із ємнісним мультитач-екраном і Qwiic.

PoE Shield

10/100 Ethernet із живленням через Ethernet (PoE).

PIR Shield

Тригер руху зі споживанням 6 мкА у режимі очікування та підсвіткою білим і ІЧ 850 нм.

CAN/RS232 Shield

CAN/RS232 Shield

CAN-FD 8 Мб/с та RS-232 1 Мб/с для транспортних засобів і застарілого послідовного зв'язку.

RS422/RS485 Shield

RS422/RS485 Shield

Диференційний послідовний зв'язок 10 Мб/с для промислових шин на великих відстанях.

Driver Shield

Два драйвери двигунів по 3A або чотири лінійних драйвери по 1.5A, 6–36В.

Relay Shield

Два реле потужністю 60 Вт для комутації навантаження AC/DC, вхід 6–36В.

Аксесуари AE3¶

AE3 OLED Breakout

AE3 OLED Breakout

RGB OLED 128×128, 5-позиційний джойстик, Qwiic та роз'єм ARM SWD на 10 виводів.

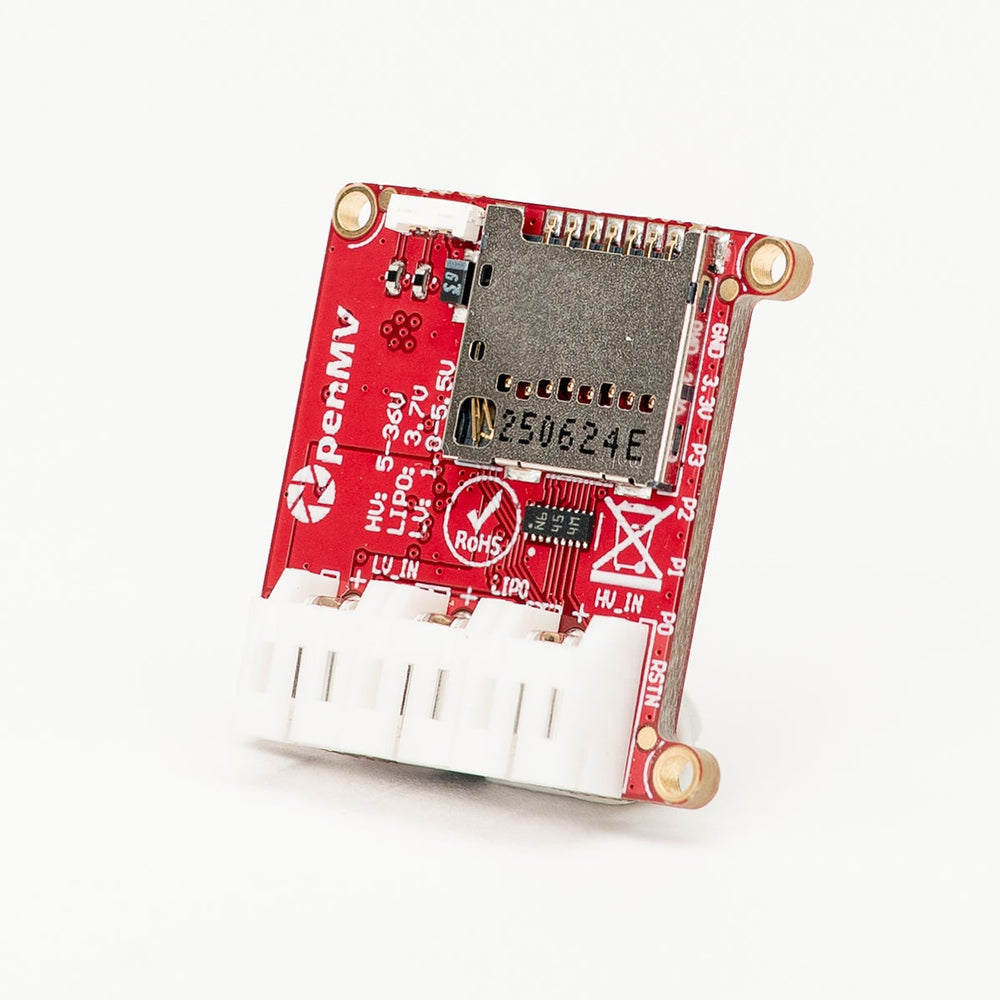

AE3 Battery Shield

AE3 Battery Shield

Живлення від 5–36 В, 1.8–5.5 В або Li‑Po 3.7 В для AE3 та роз'єм SPI microSD.

Застарілі шілди¶

LCD Shield

SPI TFT 1.8" 128×160 для автономного перегляду.

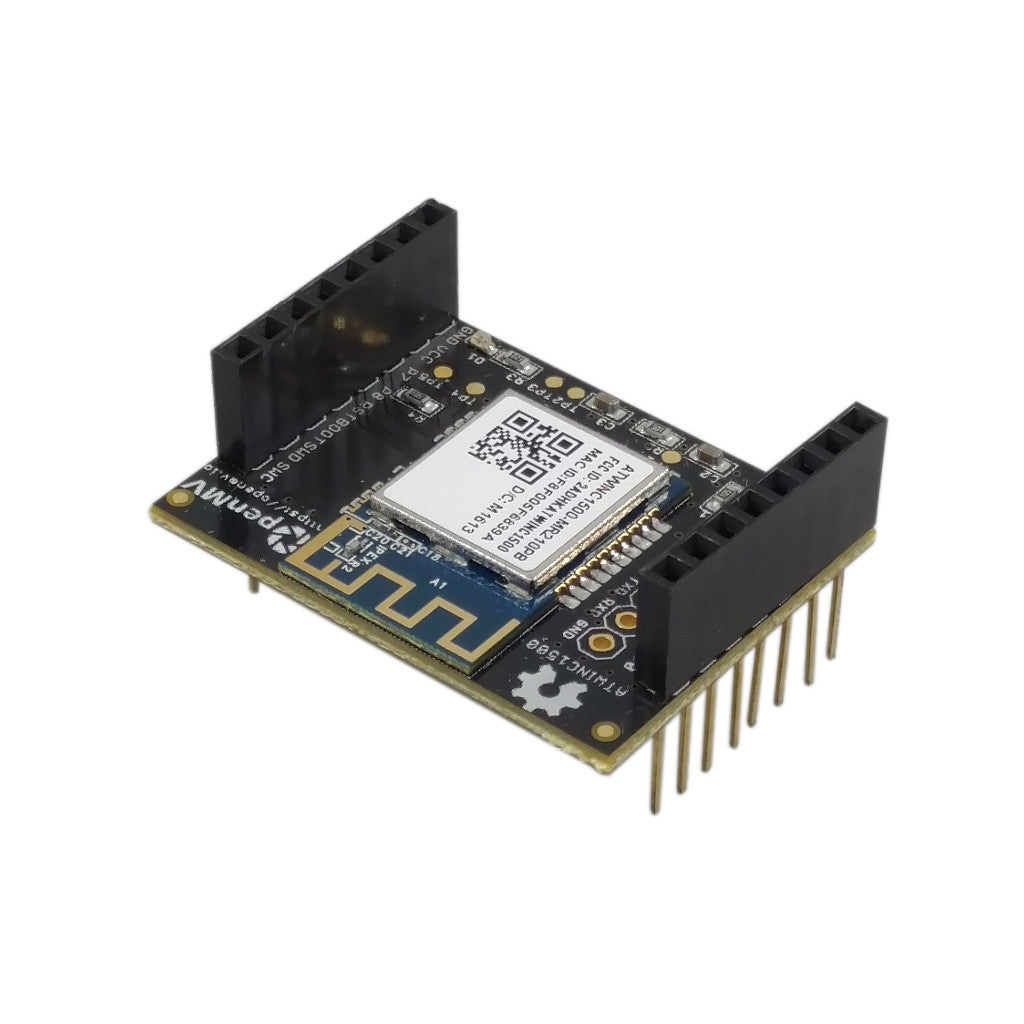

WiFi Shield

Wi-Fi 2.4 ГГц для OpenMV Cam без вбудованого мережевого інтерфейсу.

Proto Shield

Монтажна область 10×10 отворів для прототипування з шинами 3.3В та GND.

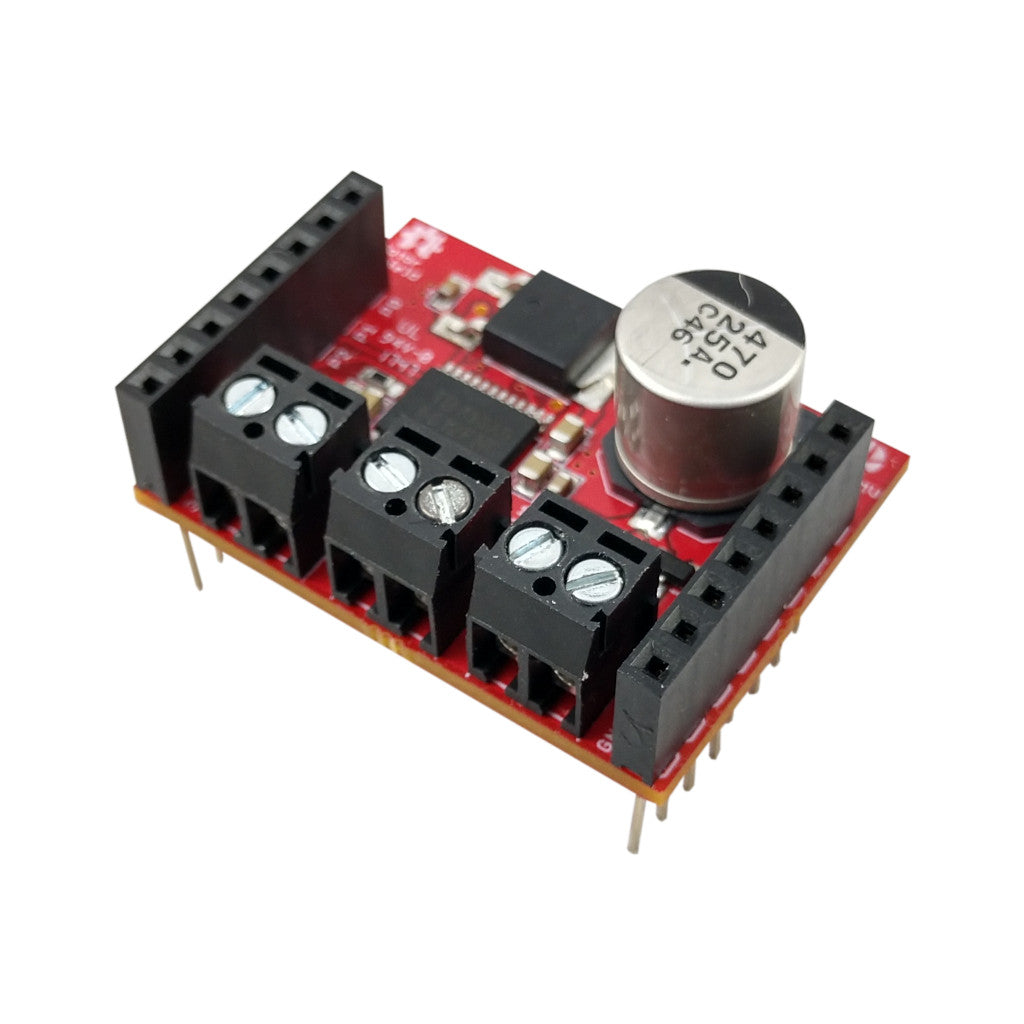

Motor Shield

Двоканальний H-міст TB6612FNG із регулятором 5В для живлення від батареї.

Pan and Tilt Shield

Pan and Tilt Shield

Три канали сервоприводу з регулятором 5В, що живить камеру та сервоприводи.

TV Shield

Аналоговий відеовихід NTSC 352×240 через мікросхему VS23S010 SPI-to-NTSC.

Wireless TV Shield

Wireless TV Shield

Відеовихід NTSC із вбудованим аналоговим FPV-передавачем 5.8 ГГц.

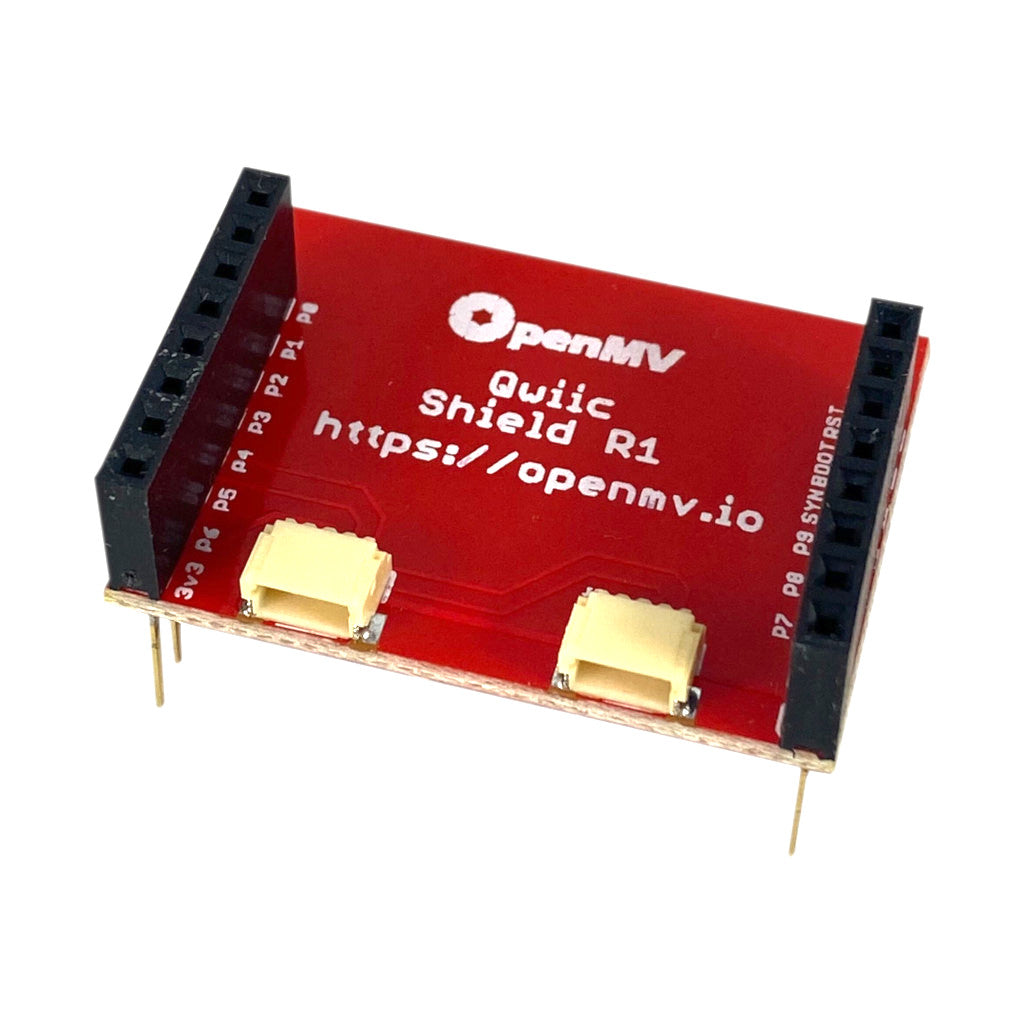

QWIIC Shield

Два роз'єми Qwiic JST-SH для послідовно підключених периферійних пристроїв I2C.

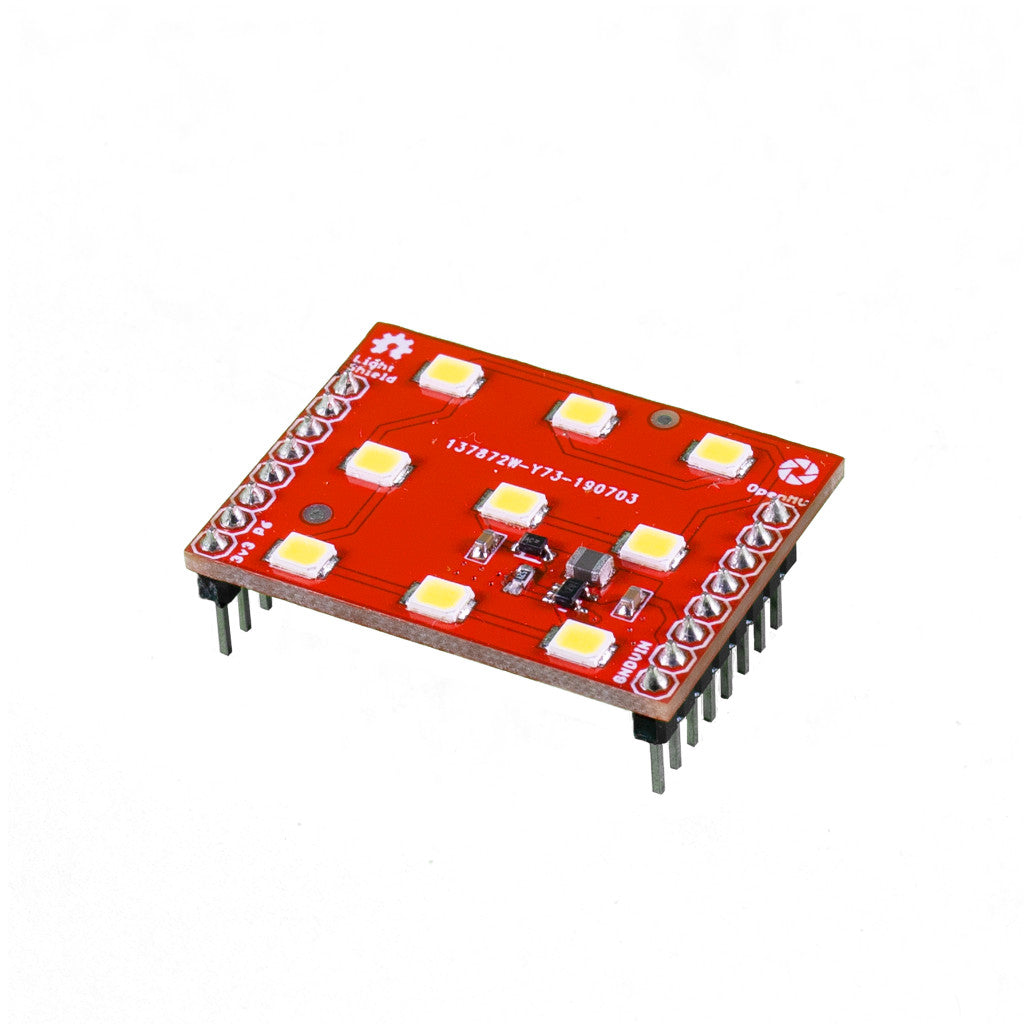

Light Shield

Дев'ять потужних білих світлодіодів із драйвером TPS61169 та регулюванням яскравості через DAC/PWM.

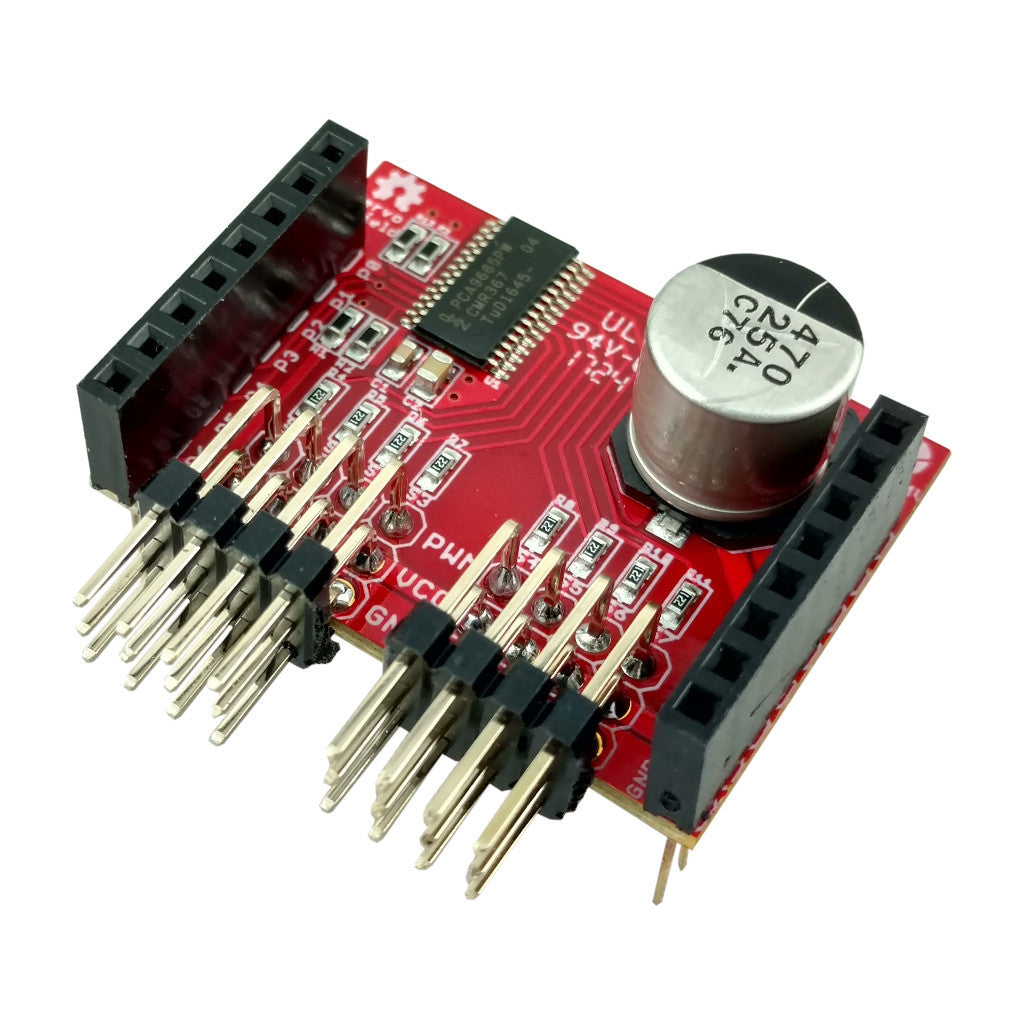

Servo Shield

Восьмиканальний контролер сервоприводу / PWM PCA9685 через I2C.

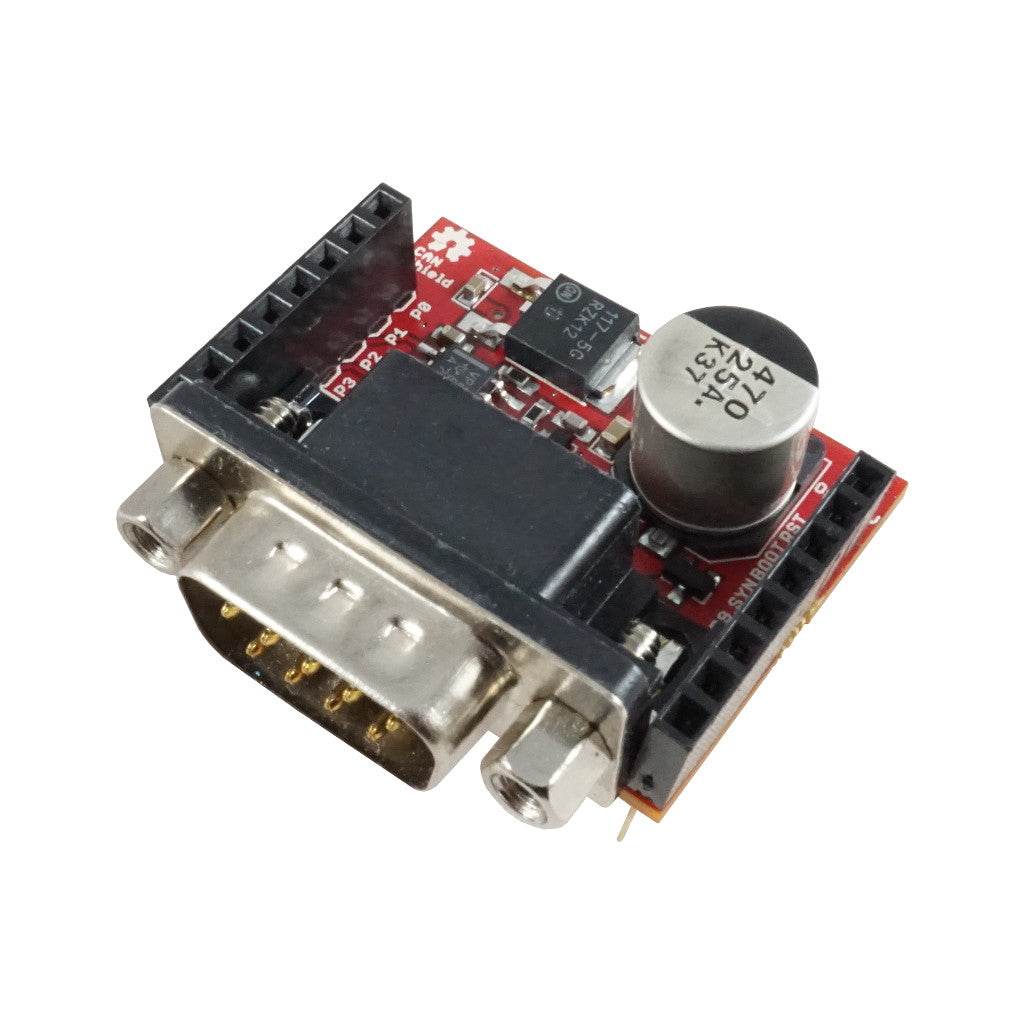

CAN Shield

Шина CAN 1 Мб/с із роз'ємом DB9 та регулятором 12В.

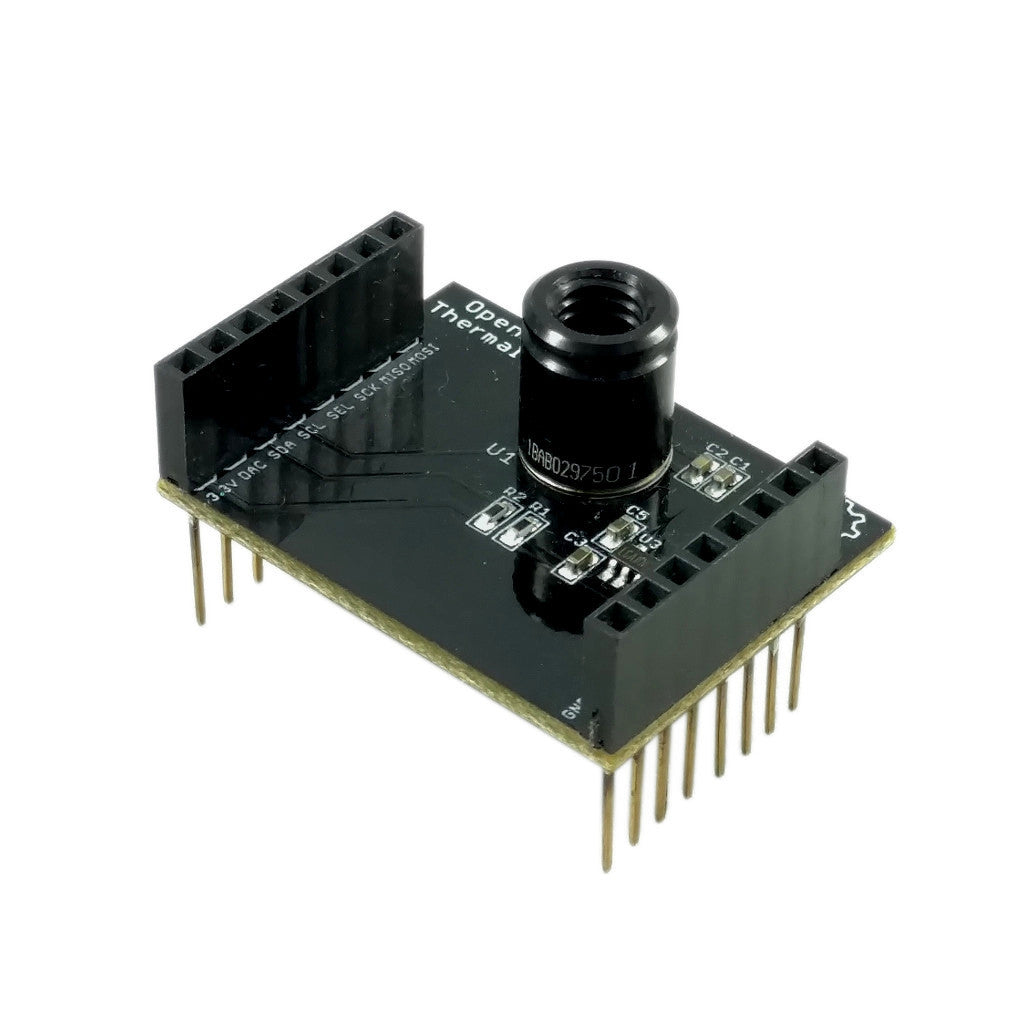

Thermopile Shield

Thermopile Shield

Матриця теплових датчиків 16×4 із температурою кожного пікселя.
