Proto Shield

Proto Shield zapewnia kamerze OpenMV Cam pole prototypowe 10x10 z otworami przelotowymi oraz szyny 3,3 V i GND połączone z kamerą, a także wyprowadzone piny I/O do lutowania własnych układów.

Proto Shield

Pełną kartę katalogową, zdjęcia i informacje o zamawianiu znajdziesz na stronie produktu Proto Shield.

Najważniejsze cechy

  • Siatka prototypowa 10x10 z otworami przelotowymi

  • Szyny zasilania 3,3 V i GND połączone z OpenMV Cam

  • Wyprowadzone piny I/O kamery OpenMV Cam

  • Lutowanie akcelerometrów, sensorów lub układów LED

Wyprowadzenia

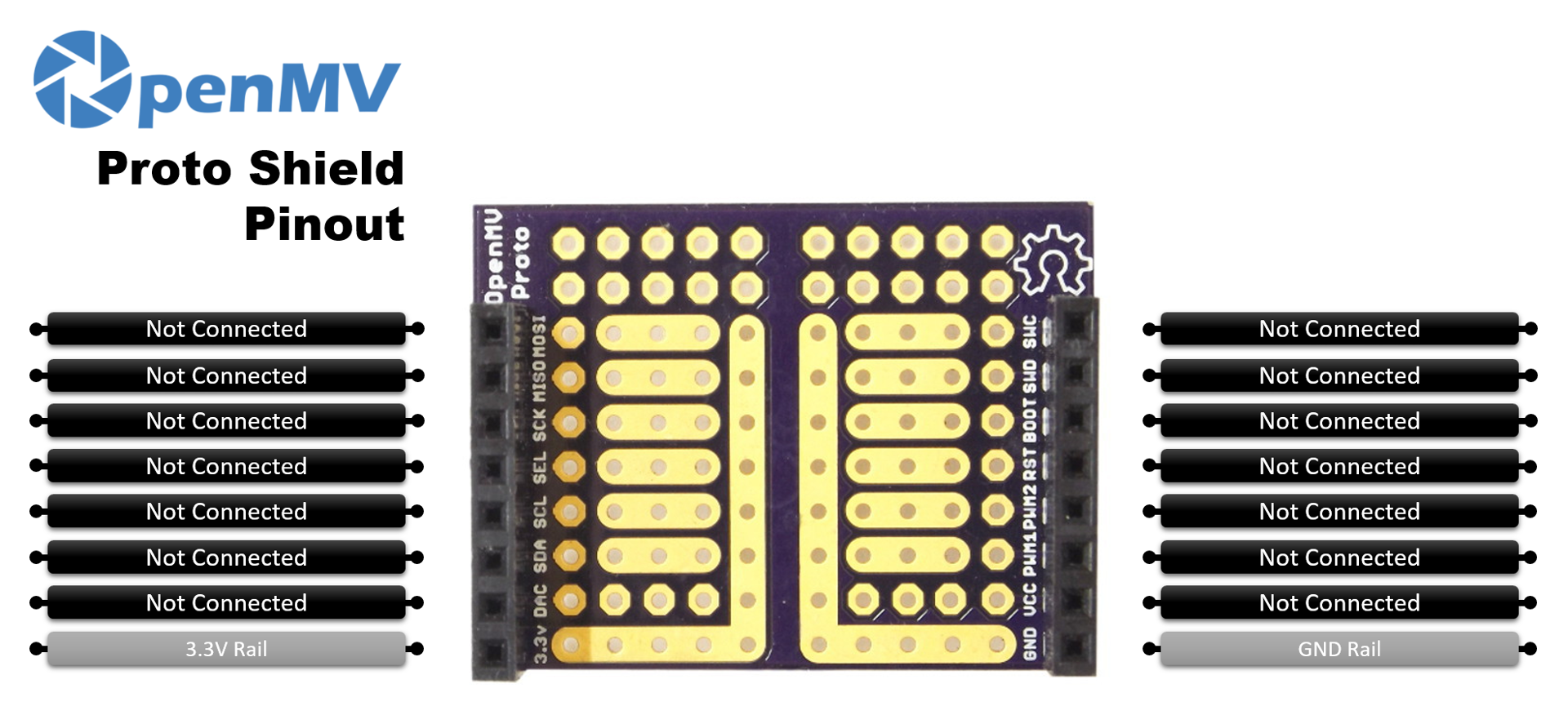

Wyprowadzenia Proto Shield

Każdy pin złącza jest wyprowadzony bez połączenia do siatki prototypowej, aby użytkownik mógł go podłączyć według uznania. Szyny 3,3 V i GND są połączone bezpośrednio z kamerą, więc przylutowane układy mogą być zasilane bezpośrednio.

Użycie

To, co podłączysz do siatki prototypowej, jest sterowane przez dowolne pasujące API urządzeń peryferyjnych — GPIO, PWM, ADC, I²C, SPI, UART itd. Jako prosty przykład, mrugnij diodą LED przylutowaną do jednego z wyprowadzonych padów I/O:

from machine import Pin
import time

led = Pin("P0", Pin.OUT)
while True:
    led.on()
    time.sleep_ms(500)
    led.off()
    time.sleep_ms(500)
