原型扩展板

原型扩展板为 OpenMV Cam 提供了一块 10x10 的通孔原型区域，并配有与摄像头相连的 3.3 V 和 GND 电源轨，以及引出的 I/O 引脚，方便焊接自定义电路。

原型扩展板

完整数据手册、照片以及订购信息请参见 原型扩展板产品页面。

亮点

  • 10x10 通孔原型网格

  • 与 OpenMV Cam 相连的 3.3 V 和 GND 电源轨

  • 引出的 OpenMV Cam I/O 引脚

  • 可焊接加速度计、传感器或 LED 电路

引脚分布

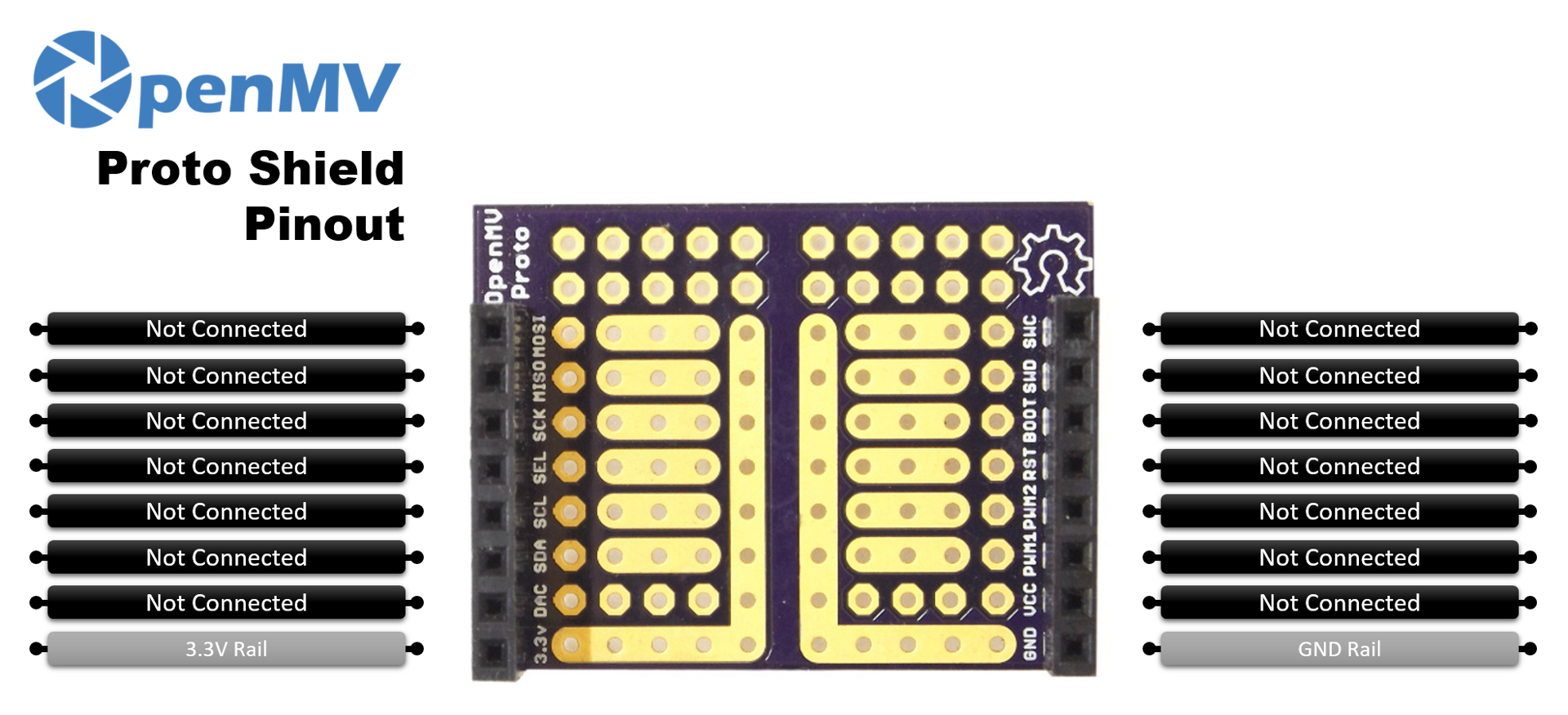

原型扩展板引脚分布

每个排针引脚都以未连接的方式引出到原型网格上，供用户随意接线。3.3 V 和 GND 电源轨已与摄像头连通，因此焊接的电路可以直接获得供电。

用法

无论你在原型网格上接了什么，都可以通过最合适的外设 API 来驱动——GPIO、PWM、ADC、I²C、SPI、UART 等等。举一个简单的例子，让一个焊接在某个引出 I/O 焊盘上的 LED 闪烁:

from machine import Pin
import time

led = Pin("P0", Pin.OUT)
while True:
    led.on()
    time.sleep_ms(500)
    led.off()
    time.sleep_ms(500)
