Relay Shield

Relay Shield przełącza z kamery OpenMV Cam dwa obciążenia AC lub DC o dużej mocy do 60 W na przekaźnik, z wejściem 6-36 V oraz wejściem ADC i cyfrową linią I/O do synchronizacji.

Relay Shield

Pełną kartę katalogową, zdjęcia i informacje o zamawianiu znajdziesz na stronie produktu Relay Shield.

Najważniejsze cechy

  • Dwa przekaźniki — po 60 W każdy (15-220 V DC, 125-260 V AC)

  • Wejście 6-36 V z tolerancją na odwrotną polaryzację

  • Wejście ADC 0-5 V z ochroną przed przepięciem ±36 V

  • Cyfrowe I/O 0-5 V do wyzwalaczy synchronizacji kamery

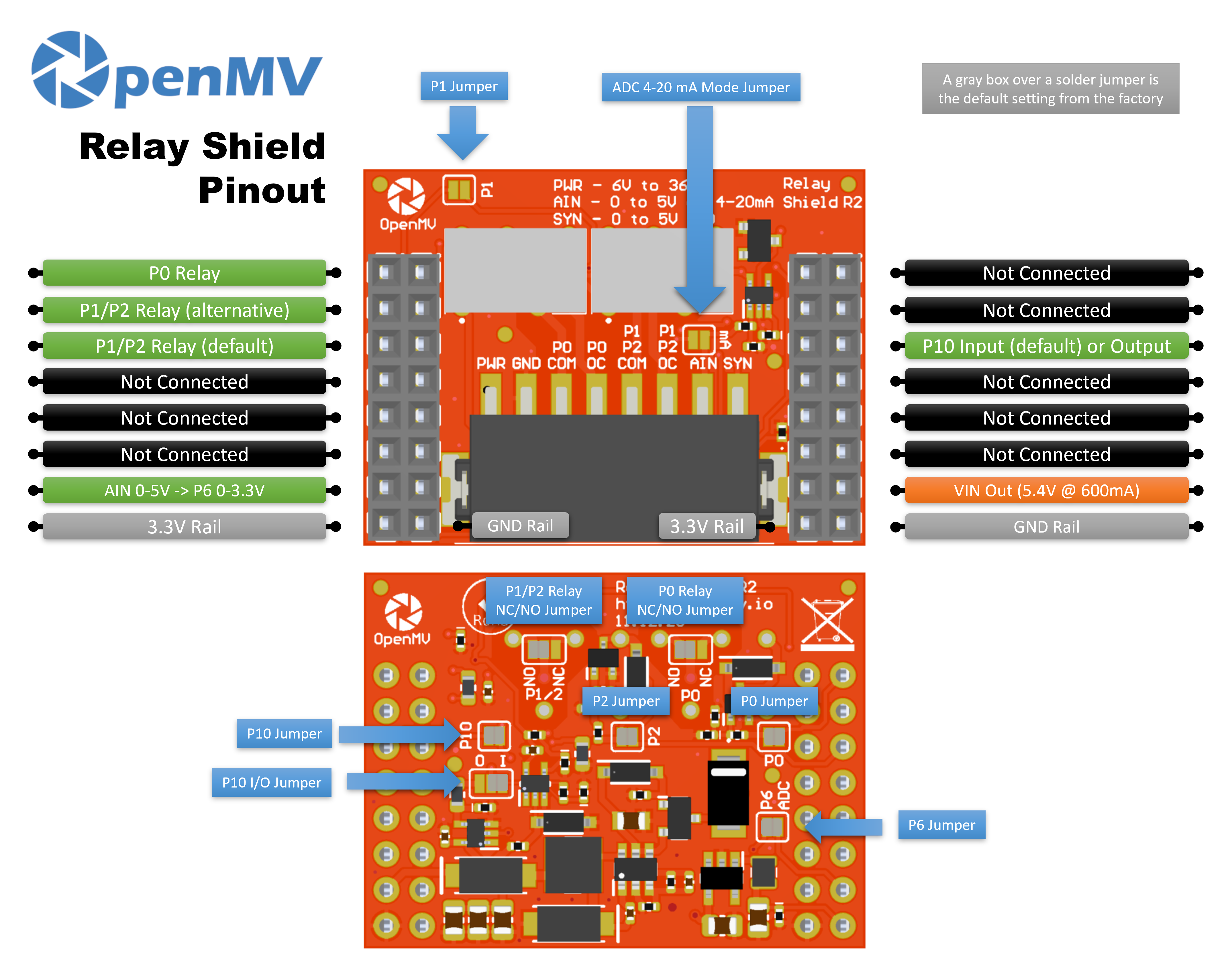

Wyprowadzenia

Wyprowadzenia Relay Shield

Opis pinów

Pin

Funkcja

P0

Sterowanie przekaźnikiem 1

P1

Sterowanie przekaźnikiem 2 (alternatywne)

P2

Sterowanie przekaźnikiem 2 (domyślne)

P6

Odczyt AIN po konwersji poziomu (0–3,3 V na P6)

P10

SYN — cyfrowe I/O typu open-drain na listwie zaciskowej

PWR in

Szerokie wejście 6–36 V na listwie zaciskowej (tolerancja na odwrotną polaryzację)

AIN in

Wejście analogowe na listwie zaciskowej

VIN out

5,4 V przy maksymalnie 600 mA z wbudowanego regulatora

Szyna 3.3V

Zasila wbudowaną elektronikę nakładki

Szyna GND

Wspólna masa

Informacja

AIN jest chronione przed przepięciem do ±36 V i domyślnie działa jako wejście napięciowe 0–5 V, skalowane w dół do 0–3,3 V na P6. Zewrzyj zworę trybu 4–20 mA z przodu nakładki, aby przełączyć AIN na wejście pętli prądowej 4–20 mA.

Informacja

SYN to cyfrowa linia typu open-drain, podciągnięta do 3,3 V po stronie kamery i 5 V po stronie zacisku SYN. Domyślnie jest wejściem — nakładka konwertuje poziom 0–5 V na SYN w dół do 0–3,3 V na P10. Zmień wbudowaną zworę lutowniczą, aby przełączyć P10 w wyjście, konwertujące poziom 0–3,3 V na P10 w górę do 0–5 V na SYN.

Informacja

Każdy z pinów P0, P1, P2, P6 i P10 można odzyskać do innych zastosowań. P0, P2, P6 i P10 są domyślnie połączone przez zwory lutownicze po spodniej stronie — otwórz zworę na dowolnym pinie, który chcesz zwolnić. P1 jest domyślnie odłączony: zewrzyj jego zworę po przedniej stronie, aby zamiast tego poprowadzić przekaźnik 2 do P1 (i otwórz zworę P2 po spodniej stronie, aby zwolnić P2).

Informacja

Przekaźniki domyślnie pracują jako normalnie otwarte (NO). Zwory lutownicze na spodzie nakładki przełączają je na normalnie zamknięte (NC).

Użycie

Przełączaj oba przekaźniki z P0 i P1:

from machine import Pin
import time

relay1 = Pin("P0", Pin.OUT)
relay2 = Pin("P1", Pin.OUT)

while True:
    relay1.on()
    relay2.off()
    time.sleep(1)
    relay1.off()
    relay2.on()
    time.sleep(1)

Odczytaj wejście listwy zaciskowej AIN przez pin P6 po konwersji poziomu:

from machine import ADC
import time

ain = ADC("P6")

while True:
    v = ain.read_u16() * 3.3 / 65535
    print("AIN:", v * (5.0 / 3.3), "V")
    time.sleep_ms(100)

Reaguj na zbocze opadające na linii SYN — na przykład, aby zsynchronizować kamerę z innym urządzeniem ściągającym SYN do niskiego poziomu:

from machine import Pin

def on_sync(pin):
    print("SYN falling edge")

syn = Pin("P10", Pin.IN)
syn.irq(on_sync, Pin.IRQ_FALLING)
