PIR Shield

PIR Shield ปลุก OpenMV Cam จากโหมดสลีปลึกเมื่อตรวจพบการเคลื่อนไหว ใช้กระแสไฟต่ำมากเพียง 6 µA ในโหมดสแตนด์บาย และมี LED สีขาวแปดดวงพร้อม LED อินฟราเรด 850 nm อีกแปดดวงสำหรับให้แสงสว่าง เหมาะสำหรับกล้องเฝ้าระวังและกล้องล่าสัตว์ที่ใช้แบตเตอรี่

สำหรับข้อมูลจำเพาะเต็ม ภาพถ่าย และการสั่งซื้อ ดูที่ หน้าผลิตภัณฑ์ PIR Shield

จุดเด่น

• PIR sensor สแตนด์บาย 6 µA สำหรับการทำงานด้วยแบตเตอรี่นานหลายปี

• LED สีขาว 3500 K แปดดวงและ LED อินฟราเรด 850 nm แปดดวง (ปรับความสว่างด้วย PWM)

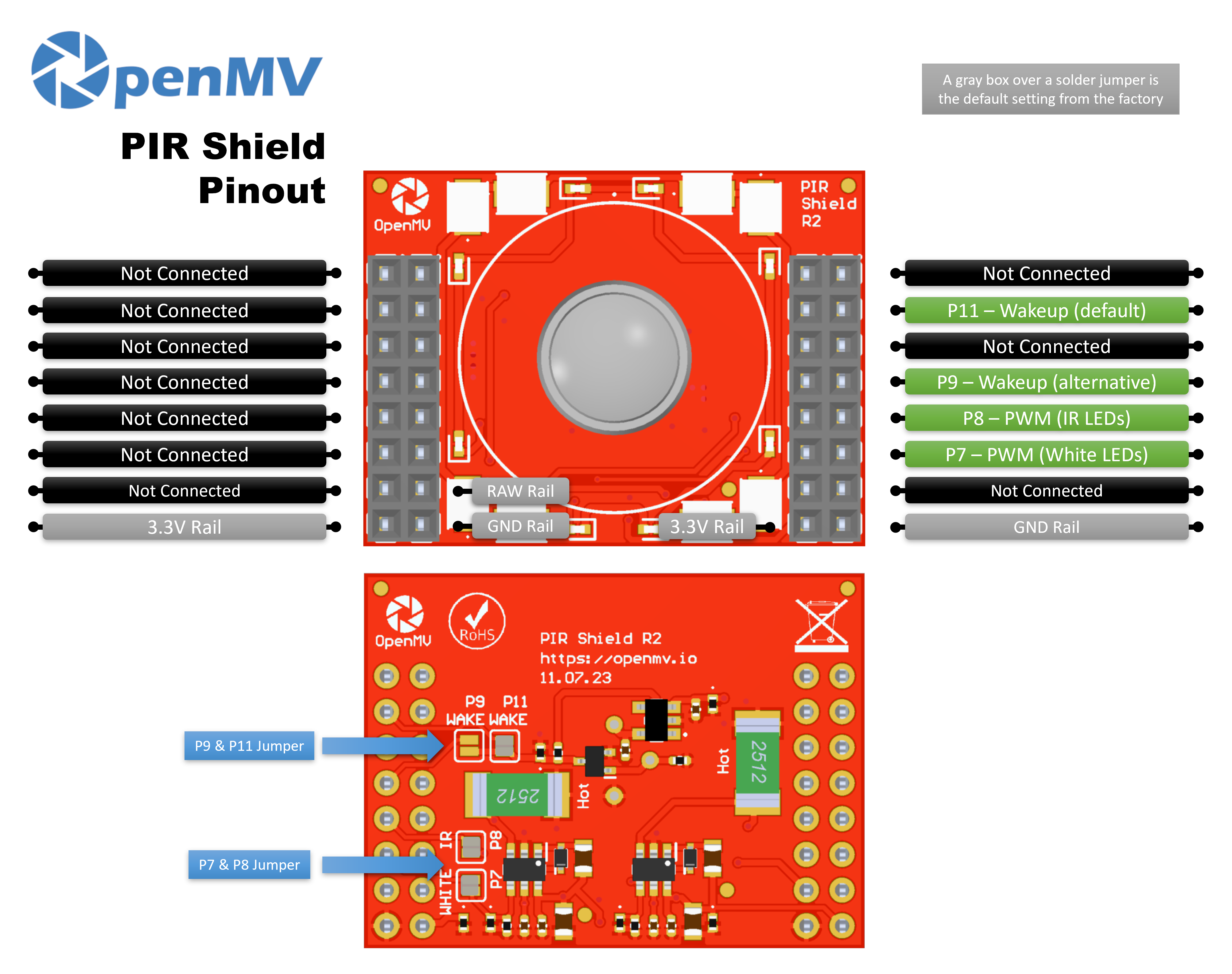

แผนผังพิน

อ้างอิงพิน

พิน	หน้าที่
P7	ควบคุม PWM สำหรับ LED สีขาว
P8	ควบคุม PWM สำหรับ LED อินฟราเรด 850 nm
P9	ปลุกเครื่อง (ทางเลือก)
P11	ปลุกเครื่อง (ค่าเริ่มต้น) — ดึงต่ำเมื่อ PIR ตรวจพบการเคลื่อนไหว
ขา RAW	จ่ายไฟตลอดเวลาให้ PIR sensor — รักษาการตรวจจับการเคลื่อนไหวให้ทำงานอยู่ขณะกล้องอยู่ในโหมดสลีปลึก
ขา 3.3V	จ่ายไฟให้วงจรอิเล็กทรอนิกส์บนบอร์ดของ shield
ขา GND	กราวด์ร่วม

Note

พิน P7, P8, P9 และ P11 แต่ละตัวสามารถนำไปใช้งานอื่นได้ P7, P8 และ P11 เชื่อมต่อเป็นค่าเริ่มต้นผ่านจัมเปอร์บัดกรีด้านหลัง — เปิดจัมเปอร์ของพินที่ต้องการปลดออก P9 ค่าเริ่มต้นคือไม่ได้เชื่อมต่อ: บัดกรีจัมเปอร์ด้านหลังเพื่อเชื่อมสัญญาณปลุกเครื่องไปที่ P9 แทน (และเปิดจัมเปอร์ด้านหลังของ P11 เพื่อปลด P11)

Note

P11 คือพินปลุกเครื่องบน OpenMV Cam รุ่นใหม่ทุกรุ่น — ปล่อยให้ shield ใช้การแมปค่าเริ่มต้นสำหรับการปลุกเครื่องจากโหมด deepsleep() เมื่อตรวจพบการเคลื่อนไหว ทางเลือก P9 มีไว้สำหรับ OpenMV Cam รุ่นเก่าที่ไม่มีสายปลุกเครื่องเฉพาะ — P9 ต่อกับ GPIO ปกติที่คุณจะต้องโพลหรือผูก IRQ แทน

การใช้งาน

ปรับความสว่าง LED สีขาวและ IR ด้วย PWM:

from machine import PWM, Pin

white = PWM(Pin("P7"), freq=50_000, duty_u16=0)
ir = PWM(Pin("P8"), freq=50_000, duty_u16=0)

white.duty_u16(32_768)  # 50% white
ir.duty_u16(16_384)  # 25% IR

ปลุกกล้องจากโหมดสลีปลึกเมื่อตรวจพบการเคลื่อนไหว P11 (สายปลุกเครื่องค่าเริ่มต้น) ดึงต่ำเมื่อ PIR ทำงานและรีเซ็ตกล้อง:

from machine import deepsleep

deepsleep()  # the next motion event resets the camera
