PIR Shield

O PIR Shield acorda a OpenMV Cam do modo de suspensão profunda quando deteta movimento, consome apenas 6 µA em modo de espera e adiciona oito LEDs brancos mais oito LEDs infravermelhos de 850 nm para iluminação. Ideal para câmaras de vigilância e câmaras de trilho alimentadas por bateria.

PIR Shield

Para a ficha técnica completa, fotos e encomendas, consulte a página do produto PIR Shield.

Destaques

  • Sensor PIR com 6 µA em modo de espera para anos de funcionamento com bateria

  • Oito LEDs brancos de 3500 K e oito LEDs IR de 850 nm (com regulação PWM)

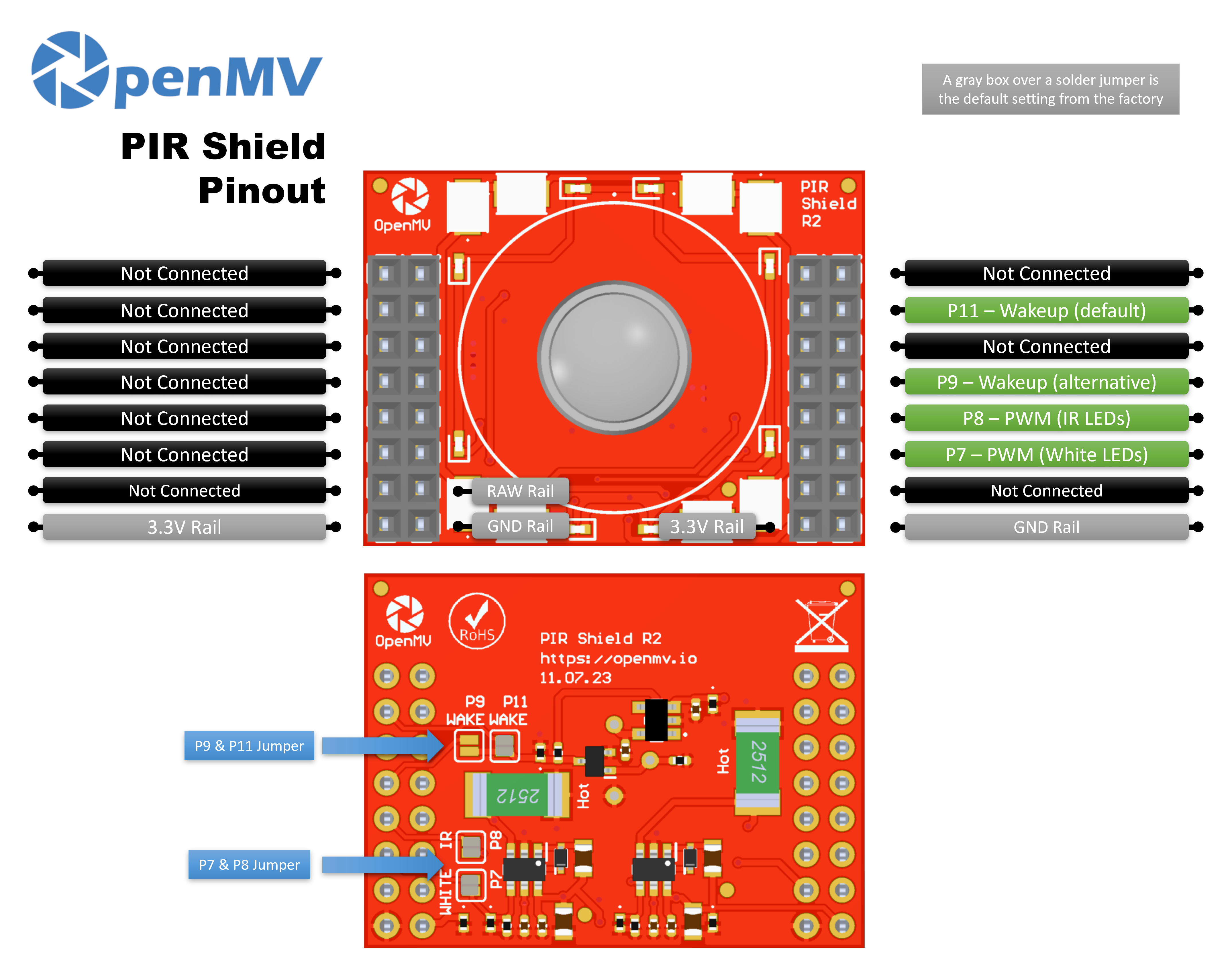

Pinout

PIR Shield Pinout

Referência de pinos

Pino

Função

P7

Controlo PWM para os LEDs brancos

P8

Controlo PWM para os LEDs IR de 850 nm

P9

Ativação (alternativa)

P11

Ativação (predefinida) — fica em nível baixo quando o PIR deteta movimento

Barramento RAW

Alimentação permanente para o sensor PIR — mantém a deteção de movimento ativa enquanto a câmara está em suspensão profunda

Barramento 3.3V

Alimenta a eletrónica a bordo do shield

Barramento GND

Massa comum

Nota

Cada um dos pinos P7, P8, P9 e P11 pode ser recuperado para uso independente. P7, P8 e P11 estão ligados por predefinição através de pontes de solda no verso — abra a ponte no pino que pretende libertar. P9 está desligado por predefinição: faça a ponte no verso para encaminhar o sinal de ativação para P9 (e abra a ponte de P11 para libertar P11).

Nota

P11 é o pino de ativação em todas as OpenMV Cams modernas — mantenha o shield na sua configuração predefinida para acordar do modo deepsleep() com movimento. A alternativa P9 existe para OpenMV Cams antigas, que não têm uma linha de ativação dedicada — P9 fica num GPIO normal que se monitoriza por polling ou ao qual se associa uma IRQ.

Utilização

Regulação PWM dos LEDs de iluminação branca e IR:

from machine import PWM, Pin

white = PWM(Pin("P7"), freq=50_000, duty_u16=0)
ir = PWM(Pin("P8"), freq=50_000, duty_u16=0)

white.duty_u16(32_768)  # 50% white
ir.duty_u16(16_384)  # 25% IR

Acordar a câmara do modo de suspensão profunda com movimento. P11 (a linha de ativação predefinida) fica em nível baixo quando o PIR é acionado e reinicia a câmara:

from machine import deepsleep

deepsleep()  # the next motion event resets the camera
