درع النماذج الأولية

يمنح درع النماذج الأولية كاميرا OpenMV Cam منطقة تنميط أولي بفتحات تمرير 10x10 مع خطي طاقة 3.3 فولت و GND موصولَين بالكاميرا، إضافة إلى أطراف دخل/خرج موزّعة لِلَحم الدارات المخصصة عليها.

Proto Shield

للاطلاع على ورقة البيانات الكاملة والصور وطلب الشراء، راجع صفحة منتج درع النماذج الأولية.

أبرز الميزات

  • شبكة تنميط أولي بفتحات تمرير 10x10

  • خطا طاقة 3.3 فولت و GND موصولان بـ OpenMV Cam

  • أطراف دخل/خرج موزّعة من OpenMV Cam

  • لَحم مقاييس التسارع أو المستشعرات أو دارات LED

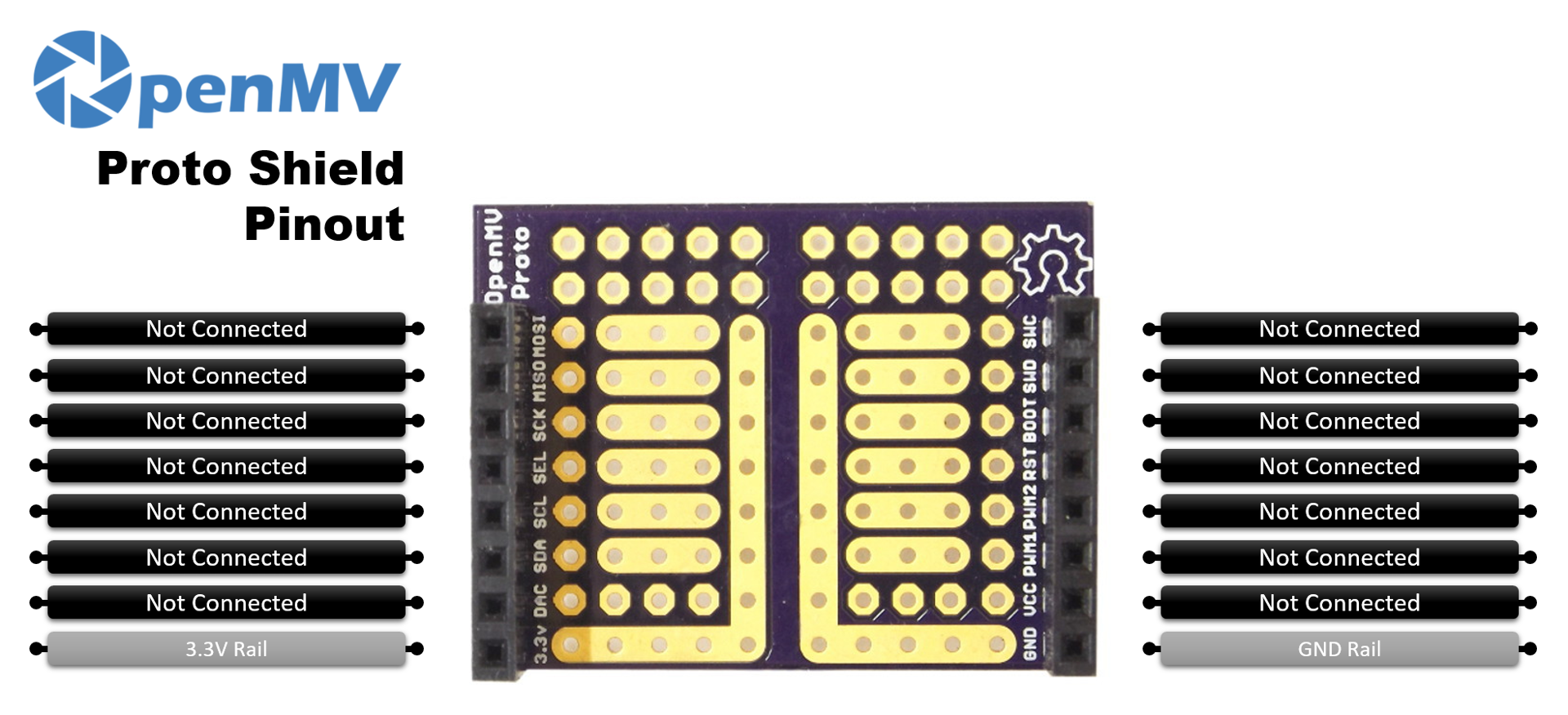

مخطط الأطراف

Proto Shield Pinout

كل طرف من أطراف الترويسة موزّع دون توصيل إلى شبكة التنميط الأولي ليصِله المستخدم كما يشاء. أما خطا 3.3 فولت و GND فهما موصولان مباشرة إلى الكاميرا بحيث يمكن تغذية الدارات المُلحَمة عليها مباشرة.

الاستخدام

أيّاً كان ما تصِله بشبكة التنميط الأولي فإنه يُشغّل عبر أي واجهة برمجة طرفية مناسبة — GPIO أو PWM أو ADC أو I²C أو SPI أو UART، وهكذا. وكمثال بسيط، أومِض مؤشر LED مُلحَماً على أحد منصات الدخل/الخرج الموزّعة:

from machine import Pin
import time

led = Pin("P0", Pin.OUT)
while True:
    led.on()
    time.sleep_ms(500)
    led.off()
    time.sleep_ms(500)
