Gigabit PoE Shield¶

Gigabit PoE Shield 是一款 10/100/1000 Mb/s 乙太網路擴充板，搭載 802.3af 乙太網路供電（PoE），適用於板載乙太網路 PHY 的 OpenMV Cam。一條連往 PoE 交換器的纜線即可同時承載電源與網路連線。

完整的資料手冊、照片與訂購資訊請參閱 Gigabit PoE Shield 產品頁面。

備註

僅支援 OpenMV Cam RT1062 與 N6。

特色亮點¶

10/100/1000 Mb/s 千兆乙太網路，搭載 IEEE 802.3af PoE
透過 5.6 V VIN 向相機供電最高約 6 W
1500 V 隔離設計 — 透過板載 OR 二極體可與雙排針擴充板堆疊

接腳配置¶

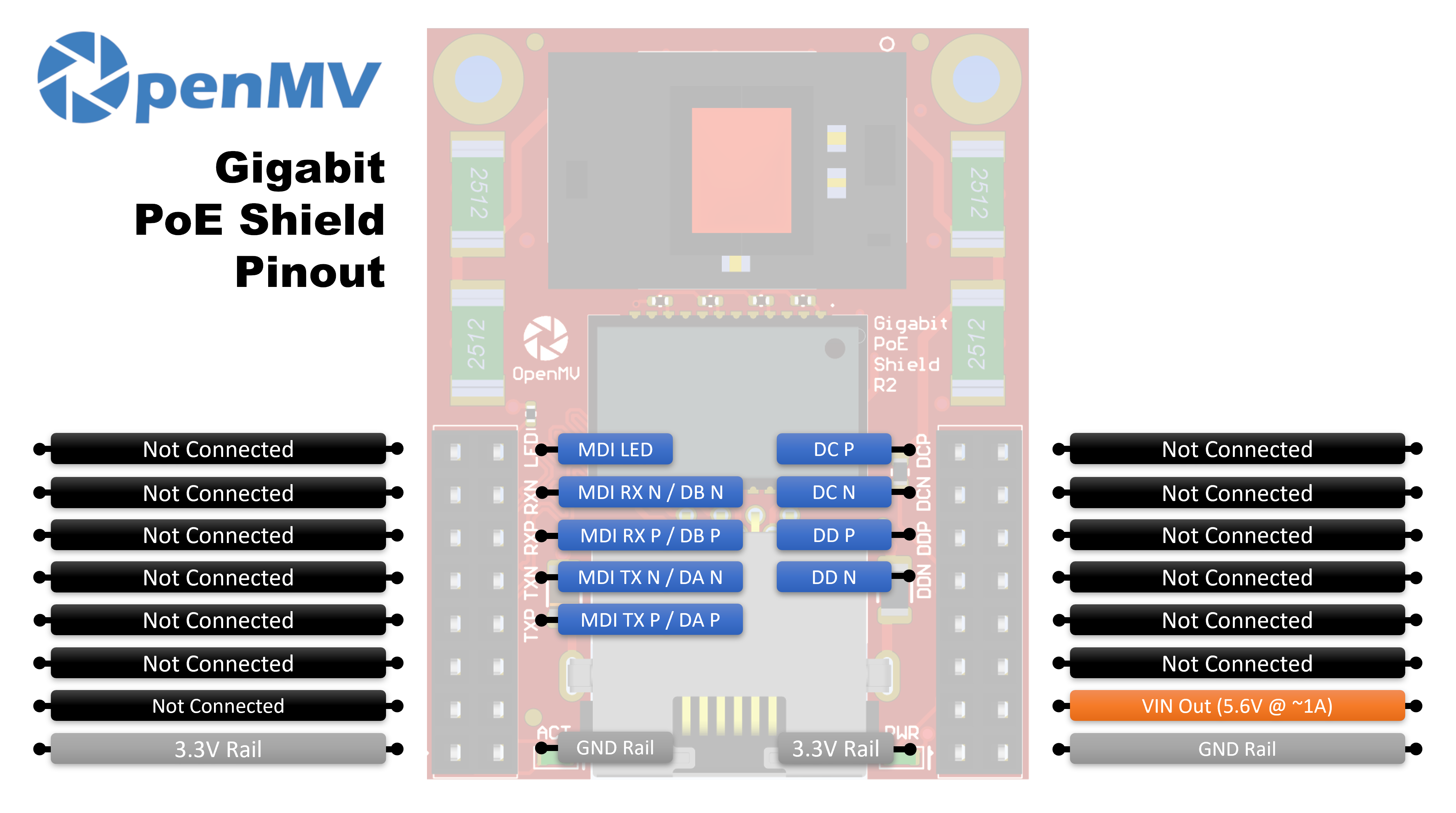

接腳參考¶

10/100 Mb/s 僅使用 MDI TX 與 MDI RX 線對（線對 A 與 B）。千兆（1000BASE-T）在全部四對 A/B/C/D 上皆為雙向，因此 MDI TX ± 與 MDI RX ± 線在千兆速度下兼作線對 A 與線對 B，而線對 C 與 D 則承載額外的千兆專用線對。

接腳	功能
MDI LED	PHY 連線／活動 LED 線
MDI TX P / DA P	線對 A 正端 — 10/100 時為 MDI TX+，千兆時為 BI_DA+
MDI TX N / DA N	線對 A 負端 — 10/100 時為 MDI TX−，千兆時為 BI_DA−
MDI RX P / DB P	線對 B 正端 — 10/100 時為 MDI RX+，千兆時為 BI_DB+
MDI RX N / DB N	線對 B 負端 — 10/100 時為 MDI RX−，千兆時為 BI_DB−
DC P	線對 C 正端（BI_DC+）— 僅千兆
DC N	線對 C 負端（BI_DC−）— 僅千兆
DD P	線對 D 正端（BI_DD+）— 僅千兆
DD N	線對 D 負端（BI_DD−）— 僅千兆
VIN 輸出	來自板載 PoE 穩壓器的 5.6 V，最高約 1 A（為相機供電）
3.3V 電源軌	為擴充板的板載電子元件供電
GND 電源軌	共同接地

備註

DC 與 DD 線對透過擴充板背面的 0 歐姆電阻連接至相機。移除它們即可釋放 P15–P18（如 OpenMV N6 等相機上的千兆專用接腳）供其他用途 — 由於千兆線對不再連接，擴充板隨之降為 10/100 乙太網路。

使用方式¶

當擴充板連接至 PoE 交換器時，相機的千兆 PHY 會顯示為一個 network.LAN 介面。連線建立後 DHCP 會自動執行:

import network
import time

lan = network.LAN()
lan.active(True)
while not lan.isconnected():
    time.sleep(1)
print("Ethernet IP:", lan.ipconfig("addr4")[0])
