13.1.13. Uređivač pragova

Praćenje boja s find_blobs() živi i pada na svojoj n-torki praga – šest LAB brojeva (ili dva broja sivih tonova) koji odlučuju koji se pikseli računaju kao cilj. Uređivač pragova, pod Tools → Machine Vision → Threshold Editor, pretvara pronalaženje tih brojeva iz nagađanja u vizualnu prilagodbu: povucite klizače, promatrajte koji se pikseli osvijetle, kopirajte n-torku van kada je cilj jednolično bijel, a sve ostalo crno.

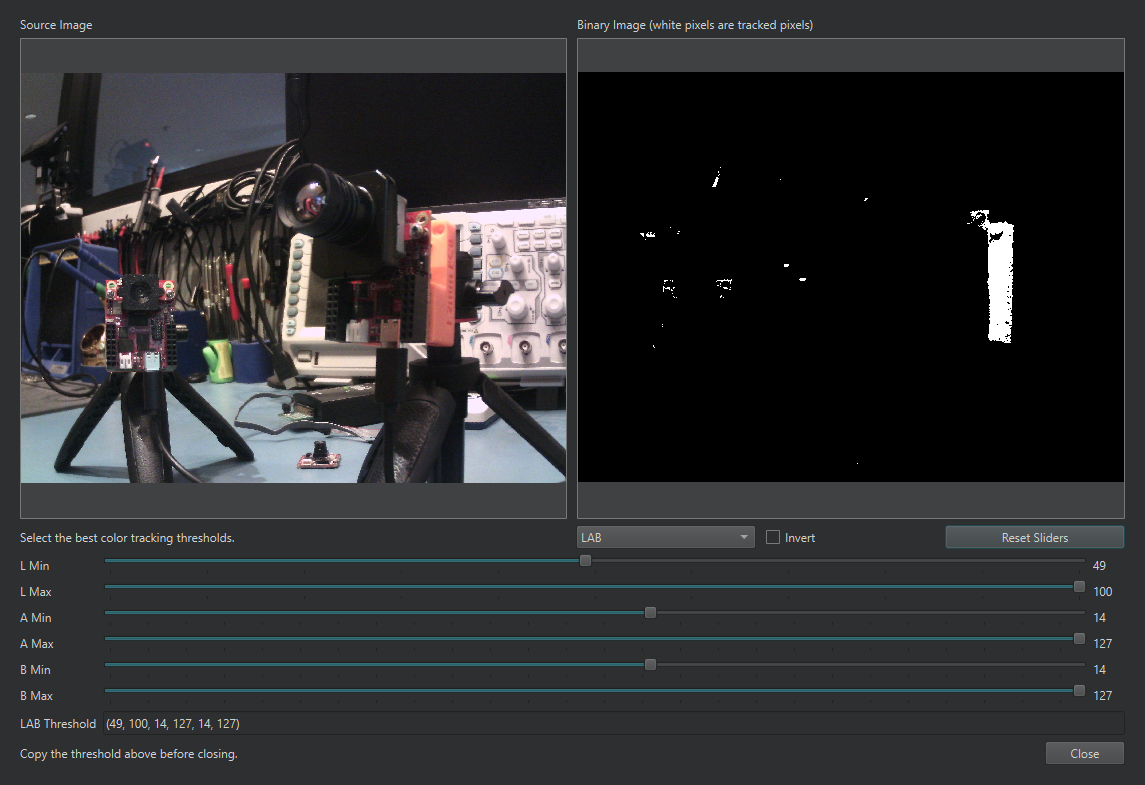

Uređivač pragova usred podešavanja: binarni pregled desno prikazuje što n-torka praga na dnu trenutno prati.

Uređivač se otvara nad živim međuspremnikom slike ili datotekom slike s diska. Prikazuje izvornu sliku i binarni pregled jedan uz drugi – bijeli pikseli u pregledu su pikseli koje trenutni prag prati – s minimalnim i maksimalnim klizačem po kanalu ispod. Odaberite sive tonove ili LAB pomoću birača, povlačite klizače dok binarni pregled ne izolira cilj i kopirajte n-torku praga iz izlaznog polja u svoju skriptu. Potvrdni okvir Invert obrće odabir, a Reset Sliders kreće ispočetka od potpuno otvorenih.

Praktični postupak: usmjerite kameru na stvarnu scenu pod stvarnim osvjetljenjem, pokrenite skriptu tako da međuspremnik slike sadrži reprezentativnu sličicu, otvorite uređivač nad međuspremnikom slike i suzite svaki kanal redom – obično prvo A i B za obojeni cilj, zatim L zadnji i što labavije moguće, budući da osvjetljenje pomiče L mnogo više nego što pomiče A i B.

13.1.13.1. Uređivanje n-torke na licu mjesta

Uređivač je također povezan s uređivačem skripti. Odaberite postojeću n-torku praga u skripti – (30, 100, 15, 127, 15, 127) ili par sivih tonova – kliknite desnom tipkom miša i odaberite stavku uređivača pragova iz kontekstnog izbornika. Uređivač se otvara unaprijed napunjen tim vrijednostima i, kada kliknete OK, zapisuje prilagođene brojeve natrag preko odabira (Cancel ih odbacuje). Ponovno podešavanje postavljene skripte za novo osvjetljenje brz je posao obavljen na ovaj način.
