13.1.13. A küszöbérték-szerkesztő

A find_blobs() segítségével végzett színkövetés a küszöbérték-tuple-jén áll vagy bukik – a hat LAB számon (vagy két szürkeárnyalatos számon), amelyek eldöntik, mely képpontok számítanak a célnak. A küszöbérték-szerkesztő, a Tools → Machine Vision → Threshold Editor alatt, ezeknek a számoknak a megtalálását találgatásból vizuális beállítássá alakítja: húzd a csúszkákat, figyeld, mely képpontok világítanak fel, és másold ki a tuple-t, amikor a cél tömör fehér, minden más pedig fekete.

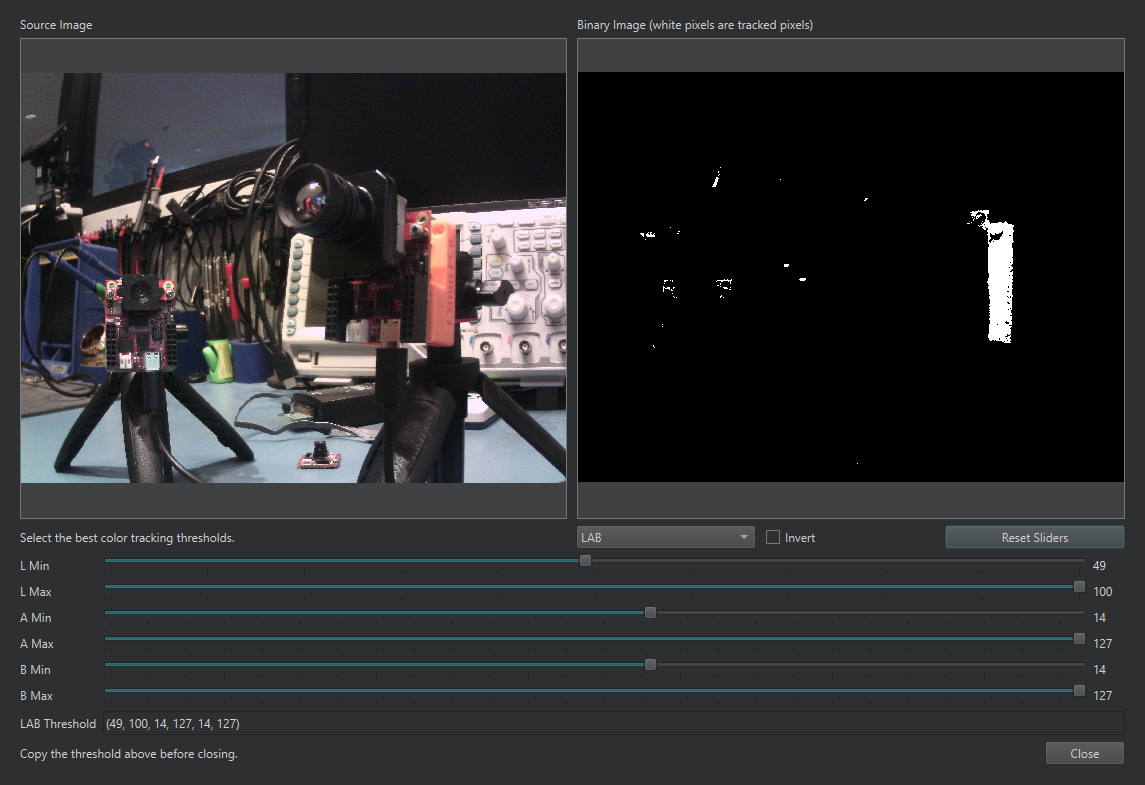

A küszöbérték-szerkesztő hangolás közben: a jobb oldali bináris előnézet azt mutatja, amit az alul lévő küszöbérték-tuple jelenleg követ.

A szerkesztő megnyitható akár az élő képkocka-pufferre, akár egy lemezen lévő képfájlra. Egymás mellett mutatja a forrásképet és egy bináris előnézetet – az előnézetben a fehér képpontok azok a képpontok, amelyeket az aktuális küszöbérték követ –, alatta csatornánként egy min és egy max csúszkával. Válassz szürkeárnyalatos vagy LAB módot a választóval, húzd a csúszkákat, amíg a bináris előnézet el nem különíti a célt, és másold a küszöbérték-tuple-t a kimeneti mezőből a szkriptedbe. Egy Invert jelölőnégyzet megfordítja a kijelölést, a Reset Sliders pedig elölről kezdi a teljesen kinyitott állapotból.

A gyakorlati eljárás: irányítsd a kamerát a valós jelenetre a valós megvilágítás mellett, futtass egy szkriptet, hogy a képkocka-puffer egy reprezentatív képkockát tartalmazzon, nyisd meg a szerkesztőt a képkocka-pufferre, és szűkítsd minden csatornát sorra – általában előbb az A-t és a B-t egy színes célhoz, majd az L-t utoljára és a lehető legtágabban, mivel a megvilágítás sokkal jobban mozgatja az L-t, mint az A-t és a B-t.

13.1.13.1. Egy tuple helyben szerkesztése

A szerkesztő a szkriptszerkesztővel is össze van kötve. Jelölj ki egy meglévő küszöbérték-tuple-t egy szkriptben – (30, 100, 15, 127, 15, 127) vagy egy szürkeárnyalatos párt –, kattints rá jobb gombbal, és válaszd a küszöbérték-szerkesztő bejegyzését a helyi menüből. A szerkesztő ezekkel az értékekkel előre feltöltve nyílik meg, és amikor az OK-ra kattintasz, a módosított számokat a kijelölésre írja vissza (a Cancel elveti őket). Egy telepített szkript új megvilágításhoz való újrahangolása ezen a módon gyorsan elvégezhető munka.
